1、应用背景

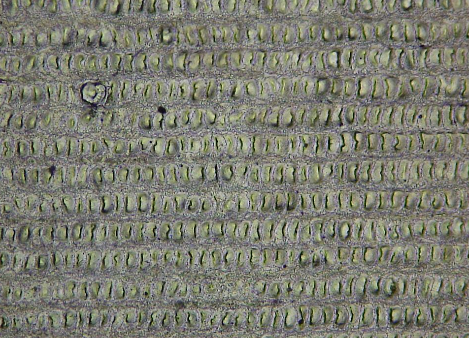

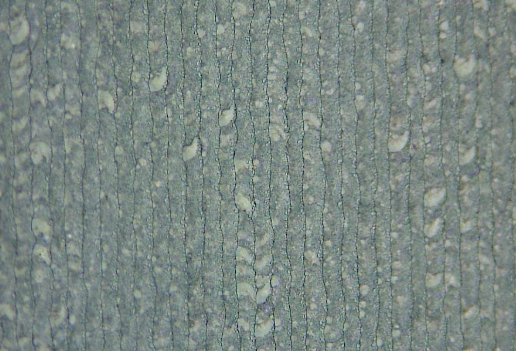

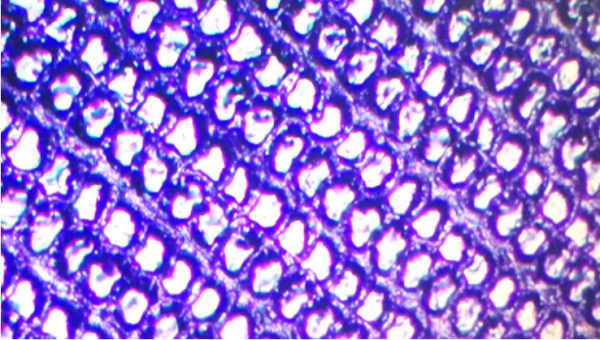

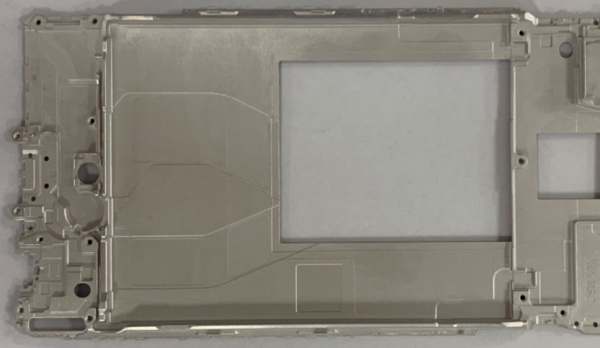

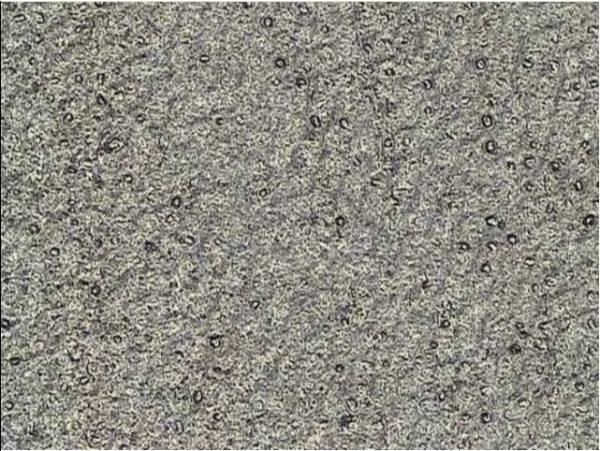

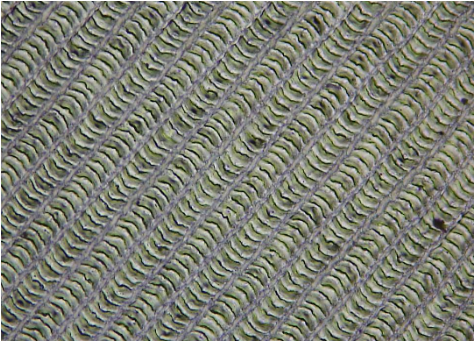

铝镁合金具有密度小、强度高、易成型、制造成本低等众多优点，被广泛用于3C产品的骨架等。例如，手机中框上需要不少导电位，要求其电阻值小于0.5Ω才能进入下一道工序。然而镁铝合金中的镁、铝等金属是活性元素，非常容易与空气中的氧反应生成氧化物，未经处理的导电位电阻可高达8Ω，不能满足通讯领域对电路阻值的要求。因此导电位在进入下一道工序前都需进行处理。 2、导电位制作方法 为解决现有技术中的问题，一种激光在铝镁合金表面制作鱼鳞状纹的方法应用而生。此工艺采用多波形可调脉宽激光器，通过多层参数组合在材料表面生成鱼鳞纹导电位。鱼鳞纹导电位剥除氧化层的同时底纹呈现鱼鳞网格状，具有纹路清晰、板面亮白不易氧化，导电性好等优势，也是目前较为先进的手机导电位技术。 3、光至科技鱼鳞纹导电位制作解决方案 根据鱼鳞纹导电位的制作工艺，光至科技经研发测试推出了高性价比的YFPN-60-GL MOPA激光器用于鱼鳞纹制作。该激光器拥有高光束质量，150~300ns的可调脉宽范围等特点。 最大单脉冲能量（mJ） 1.5 高稳定性 24h功率波动<3% 可调脉冲频率（kHz） 1-1000 脉冲宽度（ns） 150-300 工程师以YFPN-60-GL与F254场镜在镁铝合金中框上进行鱼鳞纹测试如下： 以中等脉宽，低频率，小能量对材料表面的一些脏污清洗，以减少爆点及不均匀现象，清洗后效果如下图； 用大脉宽、高频率、慢速、合适的能量对材料表面扫描，激光沿着填充线的路径将所到之处的表面钝化层气化，生成一层致密合金层，表面原有的坑洼以及气孔被这层致密的合金层填满并进行了整平，这层致密合金层的外观看起来油光发亮； 用大脉宽、中等频率、中等功率、快速在其表面扫描一遍，在原有油光发亮的合金层基本面上形成鱼鳞纹。此过程速度或能量不适合都无法在材料表面形成密度适中的鱼鳞纹。 密度适中的鱼鳞纹 能量过大效果
转载请注明出处。
相关文章
热门资讯
精彩导读
关注我们
