星之球科技 来源：金属加工在线2011-10-18
我要评论(0 )
1. 瓦楞辊激光淬火工艺： 主要用于48CrMo等材料的瓦楞辊的淬火，淬火深度0.8-1.2mm，光带淬火宽度16～18 mm，激光扫描速度20～30mm/s。激光淬火后工件表面光洁度不破坏...
1. 瓦楞辊激光淬火工艺：
主要用于48CrMo等材料的瓦楞辊的淬火，淬火深度0.8-1.2mm，光带淬火宽度16～18 mm，激光扫描速度20～30mm/s。激光淬火后工件表面光洁度不破坏，工件不变形。淬火硬度为里氏硬度57～60，洛氏硬度HRC65，且可以根据工艺需要调整，Ф450瓦楞辊激光淬火效率约为78～100分钟/只。
2. 瓦楞辊激光熔覆工艺：
在48CrMo等材料的瓦楞辊的表面熔覆金属、硬质合金粉末，形成新的合金层并与基体实现冶金结合，提高工件的耐高温、耐磨损、耐疲劳、耐腐蚀性能，或者恢复零件的尺寸。熔覆单层厚度可以在0.1-2.0mm范围内调节，满足不同的表面强化与修复工艺需求，总熔覆厚度不限。熔覆层硬度达到洛氏HRC65。

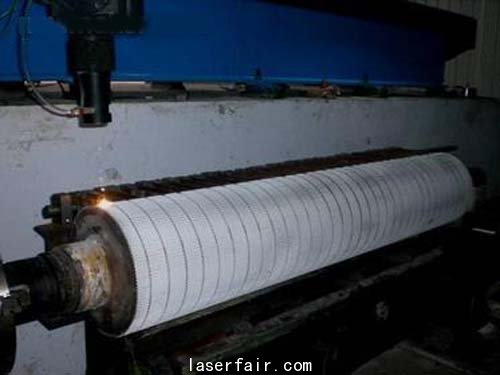

激光对瓦楞辊进行熔覆过程：
转载请注明出处。
① 凡本网未注明其他出处的作品，版权均属于激光制造网，未经本网授权不得转载、摘编或利用其它方式使用。获本网授权使用作品的，应在授权范围内使
用，并注明"来源:激光制造网”。违反上述声明者，本网将追究其相关责任。
② 凡本网注明其他来源的作品及图片，均转载自其它媒体，转载目的在于传递更多信息，并不代表本媒赞同其观点和对其真实性负责，版权归原作者所有，如有侵权请联系我们删除。
③ 任何单位或个人认为本网内容可能涉嫌侵犯其合法权益，请及时向本网提出书面权利通知，并提供身份证明、权属证明、具体链接(URL)及详细侵权情况证明。本网在收到上述法律文件后，将会依法尽快移除相关涉嫌侵权的内容。
相关文章网友点评
热门资讯
精彩导读
关注我们
