1.常用轧辊的激光处理效果

　　锻钢辊 -- 采用激光淬火与熔凝淬火技术，可以在锻钢辊表面获得硬度为59-63HRC,层深为2毫米以上的硬化层，因此可以大幅度提高轧辊的使用寿命。采用激光熔覆技术还可以对轧辊的辊面和轴颈进行修复。

　　铸钢辊 -- 采用激光淬火与熔凝淬火技术，可以在铸钢辊表面获得硬度为59-63HRC,层深为2毫米以上的硬化层，大幅度延长轧辊的使用寿命。采用激光熔覆技术还可以对轧辊的辊面和轴颈进行修复。

　　合金半钢轧辊 -- 经过激光淬火、熔凝淬火、合金化处理后，表面硬度可以相应提高到45-54HRC。对于半钢制成的带钢粗轧辊、中轧辊等以及棒线材的粗轧、中轧辊，使用效果显著。采用激光熔覆技术还可以对轧辊轴颈进行修复。

　　铸铁辊 -- 采用激光淬火、熔凝淬火和激光合金化技术，可以在冷硬铸铁轧辊、无限冷硬铸铁轧辊表面获得高硬度、红硬性好的硬化层，因此可以大幅度提高轧辊的使用寿命。采用激光熔覆技术可以对铸造高铬钢轧辊的轴颈进行修复。

　　2.其它易损件的激光处理情况

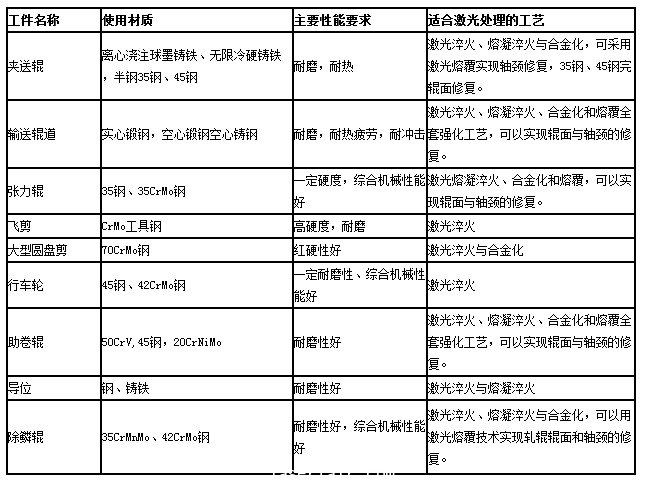

　　钢铁行业中的主要易损件还包括：夹送辊、输送辊、张力辊、飞剪、大型圆盘锯、行车轮、卷筒、助卷辊等。其主要材质、性能和适合激光加工的工艺要求见表 。

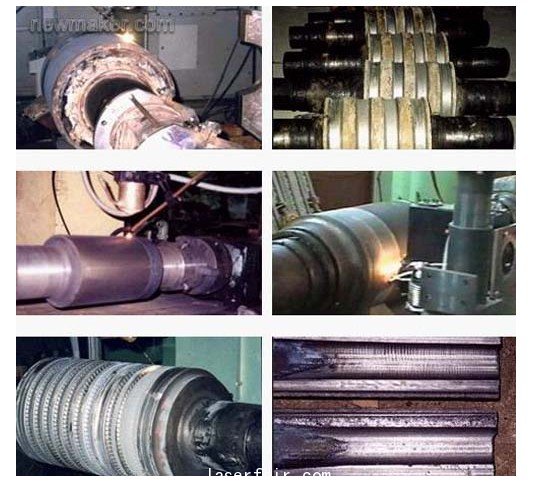

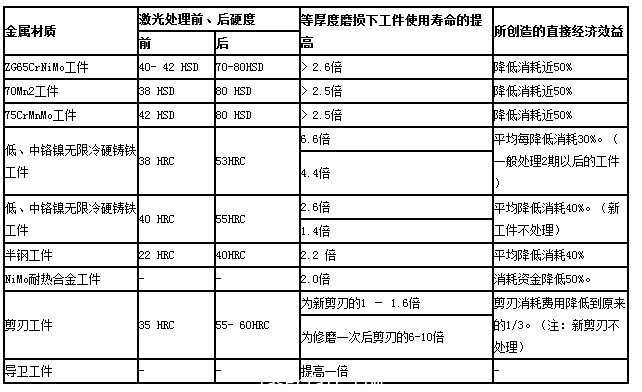

　3.轧辊激光表面强化处理的应用实例
