如何选择最优的光学分辨率?

星之球科技 来源:晨曦光电2012-01-18 我要评论(0 )

光谱仪的光学分辨率定义为光谱仪所能分辨开的最小波长差。要把两个光谱线分开则至少要把它们成象到探测器的两个相邻象元上。因为光栅决定了不同波长在探测器上可分开的...

光谱仪的光学分辨率定义为光谱仪所能分辨开的最小波长差。要把两个光谱线分开则至少要把它们成象到探测器的两个相邻象元上。因为光栅决定了不同波长在探测器上可分开的程度(色散),所以它是决定光谱仪分辨率的一个非常重要的参数。

  另一个重要参数是进入到光谱仪的光束宽度,它基本上取决于光谱仪上安装的固定宽度的入射狭缝或光纤芯径(当没有安装狭缝时)。

  Avantes 公司所提供的狭缝尺寸有: 10 , 25 或 50μm×1000μm (高)或 100 , 200 或 500μm×2000μm (高)。

  在指定波长处,狭缝在探测器阵列上所成的象通常会覆盖几个象元。如果要分开两条光谱线,就必须把它们色散到这个象尺寸再加上一个象元。当使用大芯径的光纤时,可以通过选择比光纤芯径窄的狭缝来提高光谱仪的分辨率。因为这样会大大降低入射光束的宽度。
  所选光栅和入射光束的有效宽度(光纤芯径或入射狭缝)对分辨率的影响表在光谱仪产品信息中都有介绍,表 3 是 AvaSpec-2048 型光谱仪的典型分辨率表。请注意,光栅的线对数越高,色散效应随波长变化就会越显著,波长越长色散效应越大(表 3 ),因此在最长波长处会得到最高分辨率。

  表 3 中的分辨率是 FWHM 值,即最大峰值光强 50% 处( FWHM )所对应的谱线宽度( nm )(图 4 )。在 “ 光栅 ” 一节中还有象元色散图,您可以用来为您的具体应用选择合适的光栅和分辨率。


                   表3 AvaSpec-2048的分辨率(半宽度nm)

狭缝宽度(μm)

光栅(线/mm) 10 25 50 100 200 500
300 0.8 1.4 2.4 4.3 8.0 20.0
600 0.4 0.7 1.2 2.1 4.1 10.0
1200 0.1-0.2* 0.2-0.3* 0.4-0.6* 0.7-1.0* 1.4-2.0* 3.3-4.8*
1800 0.07-0.12* 0.12-0.21* 0.2-0.36* 0.4-0.7* 0.7-1.4* 1.7-3.3*
2400 0.05-0.09* 0.08-0.15* 0.14-0.25* 0.3-0.5* 0.5-0.9* 1.2-2.2*
3600 0.04-0.06* 0.07-0.10* 0.11-0.16* 0.2-0.3* 0.4-0.6* 0.9-1.4*

*注:取决于光栅的起始波长;波长越长,光栅色散越大,分辨率越高

  所选光栅和入射光束的有效宽度(光纤芯径或入射狭缝)对分辨率的影响如表3所示,表3给出的是AvaSpec-2048型光谱仪的典型分辨率值。请注意,光栅的线对数越高,色散效应随波长变化就会越显著,波长越长色散效应越大,因此在最长波长处会得到最高分辨率。表3中的分辨率的定义是最大峰值光强50%处(FWHM)所对应的谱线宽度(nm)。#p#分页标题#e#

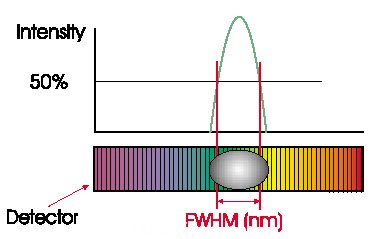

                        图2 半宽度的定义
