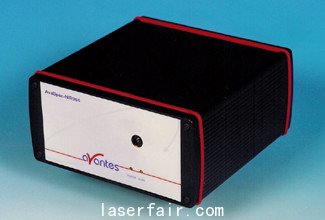

AvaSpec-NIR256 光纤光谱仪是基于 AvaBench-50 对称式 Czerny-Turner 设计 ,
采用 InGaAs 探测器阵列。光谱仪有一个光纤输入接口（标准的 SMA, 可选其他类型），准直和聚焦镜，以及发散光栅。可以选择 2 个不同散射和闪耀角度的光栅，实现 1000-2200nm 波长范围内的测量。 AvaSpec-NIR256 包括一个 14 位 A/D 转换卡，以及 USB2.0 高速接口。 AvaSpec-NIR256-1.7 特别适合测量 1000-1700nm 波长范围内的应用，例如，塑料和水的吸收率。 AvaSpec-NIR256-2.2 有一个 2 级热电 珀耳帖效应致冷的 InGaAs 探测器，特别适合测量 近红外波段的（ 1000-2200nm ）。数字 IO 端口可以实现外部触发以及对 Avantes 公司生产的快门和脉冲光源系列产品的控制。
新的 AvaSpec- NIR256 有一个 USB2 接口，该接口的每秒采样速率为每秒 940 个光谱（包括板卡的信号平均处理），数据传输速度为 1.56ms ，并且支持模拟信号的输入输出。添加了蓝牙（－ BT ）通信以及在板卡上存储光谱的 SDRAM 卡选项。 AvaSpec- NIR256-1.7 通过 USB 端口供电， AvaSpec- NIR256-2.2 采用桌面机箱，由 100-240VAC 供电。都 附带 AvaSoft-Basic 免费软件、操作手册、 USB 线。可以扩展为多通道（最多 128 通道） USB2 光谱仪，各个通道的不同探测器可以组合在一起。
技术数据
AvaSpec-256NIR 光栅选择表
|
用途 |
可用范围 |
光谱范围 (nm) |
Lines/mm |
闪耀波长 nm) |
定单号 |
|
NIR |
1000-2200 |
1200 |
150 |
2000 |
NIRZ |
|
NIR |
1000-1700 |
700 |
300 |
1500 |
NIRA |
|
光谱仪平台 |
AvaSpec-NIR256-1.7 |
AvaSpec-NIR256-2.2 |
|
光学平台 |
对称式 zerny-Turner 平台 50 mm 焦距 |
|
|
波长范围 |
1000-1700 nm |
1000-2200 nm |
|
分辨率 |
5.0 - 30 nm |
10.0 - 60 nm |
|
杂散光 |
< 0.1% |
|
|
灵敏度 |
20 计数点 /μW -per ms 积分时间 |
|
|
探测器 |
InGaAs 线阵 , 256 像素 |
InGaAs 线阵采用 2 级热电致冷 TE-cooling, 256 像素 |
|
信噪比 |
1000:1 |
1000:1 |
|
AD 转换卡 |
14 bit, 500 kHz |
14 bit, 500 kHz |
|
积分时间 (min) |
0.52 ms |
0.52 ms |
|
接口 |
USB 2.0 高速接口 , 480 Mbps |
|
|
采样速度 包括板卡的平均 |
1.06 msec / scan |
|
|
数据传输速度 |
1.56 msec / scan |
|
|
数字 IO |
HD-26 连接器， 2 个模拟输入 , 2 个模拟输出 , 3 个数字输入 , 12 数字输出 , 触发 , 同步 |
|
|
电源 |
默认 USB 供电 , 420 mA. |
外部电源 100-240 VAC |
|
尺寸 |
175 x 165 x 85 mm |
9.5" 桌面型 |
AvaSpec-NIR256 分辨率速查表 (FWHM)
|
狭缝尺寸 (μm) |
||||
|
光栅 (lines/mm) |
50 |
100 |
200 |
500 |
|
150 |
10.0 |
15.0 |
30.0 |
60.0 |
|
300 |
5.0 |
8.0 |
15.0 |
30.0 |

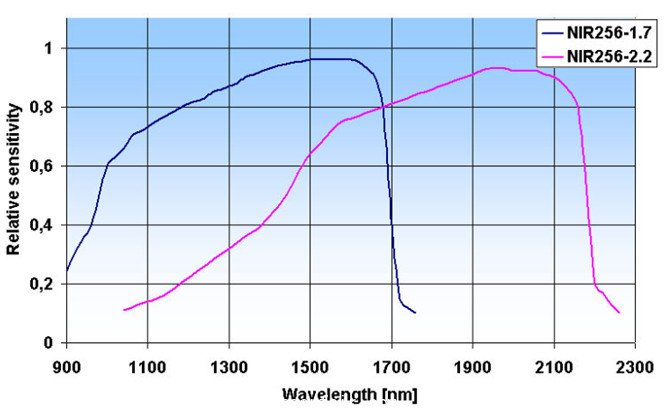

NIR 探测器响应曲线
|
订货信息 |
|
|
AvaSpec-256 - NIR 1.7 |
光纤光谱仪， 50mm Avabench ， 256 象素 InGaAs 探测器，高速 USB2 接口自主供电，包括 AvaSoft-Basic 软件， USB 连接线， NIRA 光栅， 1000-1700nm,OSF-1000, 指定狭缝。 |
|
AvaSpec-256 - NIR 2.2 |
光纤光谱仪， 50mm Avabench ， 256 象素带 2 级热电致冷的 InGaAs 探测器，高速 USB2 接口自主供电，包括 AvaSoft-Basic 软件， USB 连接线， NIRA 光栅， 1000-2200nm,OSF-1000, 指定狭缝。 |
|
选项 |
|
|
BT |
蓝牙接口，仅适用于 USB2 平台，包括天线 |
|
SDXXX |
内置 XXX MB SD 卡用于板卡上的数据存储，仅适用于 USB2 平台 |
|
SLIT-XX |
入射狭缝，宽度选择 XX=50 ， 100 ， 200 ， 500μm 任一 |
