LD(激光二极管)不仅具有一般激光器高单色性、高相干性、高方向性和准直性的特点，还具有尺寸小、重量轻、低电压驱动、直接调制等特性，因而广泛应用于国防、科研、医疗、光通信等领域。然而，由于LD是一种高功率密度并具有极高量子效率的器件，对于电冲击的承受能力差，微小的电流波动将导致光功率输出的极大变化和器件参数的变化，这些变化直接危及器件的安全使用，因而在实际应用中对驱动电源的性能和安全保护有着很高的要求。在驱动电源的设计过程中，同时考虑对LD进行安全有效保护，如防止浪涌冲击，慢启动等问题。

　　1 电路结构及原理

　　LD是依靠载流子直接注入而工作的，注入电流的稳定性对激光器的输出有直接、明显的影响，因此，LD驱动电源需要为LD提供一个纹波小，毛刺少的稳恒电流。该LD驱动电源包括4部分：基准电压源，恒流源电路，脉冲控制电路，保护电路。结构框图如图1所示。

　　1．1 基准电压源电路

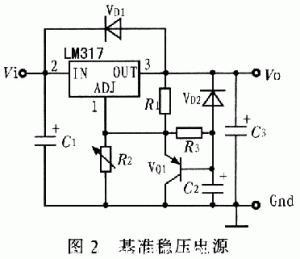

　　基准电压源电路构成如图2所示，其作用是为恒流源电路提供一个高精度，低温漂的电压参考，同时，为电路中的集成电路(如光耦合器、运算放大器、反相器等)提供稳定工作电压。


　　LM317是美国国家半导体公司的三端可调正稳压器集成电路，输出电压范围是1．2～37 V，负载电流最大为1．5 A，使用简单。其工作过程如下：输出电压Vout通过R1、VQ1，对C2充电，开始时VQ1饱和导通，Vout最低(约1．5 V)。随着C2上电压的升高，VQ1逐渐退出饱和并趋于截止，Vout逐渐升高至额定电压。改变R1、C2的常数可改变软启动的时间。改变可变电阻R2的值，可调整输出电压Vout的值。VD1用于关机后使C2上的电荷快速泄放。其输出电压为：

　　1．2 恒流源电路

　　为了实现高的电流稳定度，驱动电路大多采用负反馈的控制方法，恒流控制原理如图3所示。稳流电路由基准电压电路、电压-电流转换电路、恒流输出电路和反馈电路组成。电路工作时，基准电压经过适当放大后送入运放A1的同相端，运放A1控制VQ1基极电流的大小，从而获得相应的输出电流，输出电流在取样电阻R上产生取样电压，该取样电压经A2放大后作为反馈电压反馈回电压放大器A1的反相输入端，并与同相输入端的电压进行比较，对输出电压进行调整，进而对VQ1基极的输出电流进行调整，使整个闭环反馈系统处于动态的平衡中，以达到稳定输出电流的目的。
