意法半导体(ST)推出先进智能手机显示屏芯片

激光制造商情 来源:eefocus2012-02-13 我要评论(0 )

横跨多重电子应用领域的全球领先的半导体供应商意法半导体( STMicroelectronics ,简称 ST ;纽约证券交易所代码: STM )采用先进技术研制出最新的微型电源芯片。未来...

横跨多重电子应用领域的全球领先的半导体供应商意法半导体(STMicroelectronics,简称ST;纽约证券交易所代码:STM)采用先进技术研制出最新的微型电源芯片。未来几乎每一台配备AMOLED[1]显示屏的智能手机或便携电子产品都会用到这款先进的电源芯片。

意法半导体在全球AMOLED电源芯片市场的份额超过80%AMOLED显示屏拥有超薄的面板,画质和视角均优于现有LCD显示屏,据 IHS iSuppli的市场分析预计,随着越来越多的智能手机和其它纤薄电子产品开始使用AMOLED显示屏,AMOLED市场年收入将从2008年的6亿美元攀升至2015年的36亿美元,每个AMOLED显示屏都需要一个驱动芯片/电源芯片。

AMOLED的电源要求比LCD更加复杂,并且需要正负两种电压。通过简化电源电路设计,意法半导体的AMOLED专用电源芯片给新产品设计带来价值。新产品STOD13AS采用意法半导体创新的绝缘硅(SOI)制造工艺,确保设备具有出色的能效,更长的电池使用寿命。此外,优异的抗手机通信噪声干扰性能确保显示屏无闪烁,性能稳定。

意法半导体手持及便携消费电子产品事业部总监Sergio Pioppo表示:“随着显示器厂商推出下一代流媒体处理技术,让AMOLED显示屏可用于更多的新产品设计,这项技术突破进一步扩大了意法半导体在AMOLED电源市场的领先优势。”

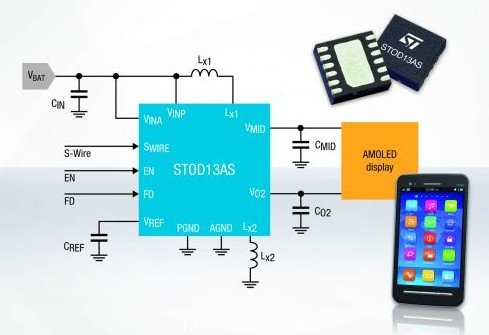

作为深受市场欢迎的 STOD03A的替代产品,STOD13AS单片整合了升压转换器和直流/直流转换器,为显示屏提供正电压和负电压,显示了绝缘硅技术的又一大优点。其它改进特性包括显示屏驱动功能,新增的短路保护模式和过载保护模式可最大限度提升芯片的稳定性和可靠性。新产品还具有节能功能,有助于最大限度延长电池使用寿命,例如,当无需使用显示屏时,使能引脚(Enable pin)让目标应用可以完全关闭STOD13AS显示器;脉冲跳跃工作模式可以提高能效,让显示器电流消耗实现最小化。

STOD13AS的主要特性:

先进的绝缘硅制造工艺

典型能效 85%

输出电流强度从200mA升到250mA

低输出纹波电流,优异的抗GSM噪声性

1.5MHz工作频率,可驱动小的外部组件

2.5V-4.5V输入电压

+4.6V 正电压

用户可设置负输出电压

STOD13AS现已投入量产,采用DFN12L 3 × 3mm封装。
