控制电压与三个并联检流电阻的电压共同作用到IC的反馈(FB)引脚。IC的内部控制环路使FB引脚的电压保持在大约1.22V，因此，由于控制电压与电流检测电压都必须保持在1.22V (由电阻R1和R5设置)，更高的控制电压将产生更小的电流。

　　以下等式除了适用于本例外，还可用来设计其它的输出电流和控制电压：

　　其中：VREF = 1.22V、RSENSE是R2、R3与R4的并联电阻值(= 5Ω)。

　　在许多情况下，利用低频(50Hz至200Hz) PWM方式调节LED电流非常方便，通过控制脉冲宽度调节亮度(图4)。虽然LED在每个脉冲期间保持相同亮度，肉眼能够察觉到短暂的亮度变化，但是，这种调节方法的优点在于光谱保持不变，采用幅度调节时光谱会随着流过LED电流的变化而改变。

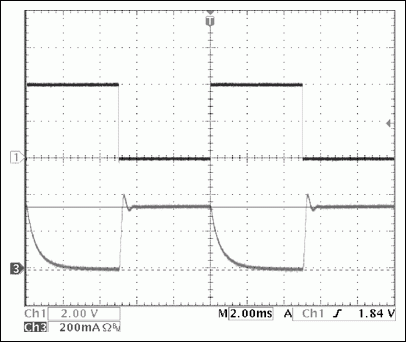

图4 图1电路低频PWM亮度调节的控制和LED电流波形

　　Ch1：VCONTROL，Ch3：ILED。负载为三个串联绿色LED，总电压近似为9.5V。替换小的输出电容，可以减小关断时的振荡幅度。

　　采用100Hz、0V至约3.9V的方波控制波形时，LED电流的脉冲如图4所示。一般来说，低频PWM调光电路的效率比线性LED调光电路(图2)更高。

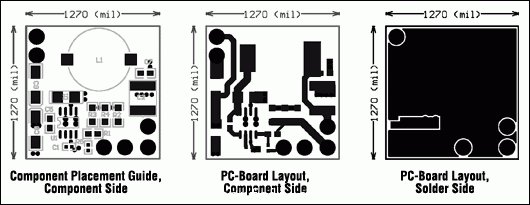

图5 图1所示电路的PCB布局图

结论

　　图1所示IC (MAX5035、MAX5033)为恒流驱动高亮度LED提供了一种高性价比方案，该方案具有以下优势：

　　高开关频率(125kHz)允许选择小电抗器件(L1和C2)；

　　能够在宽输入电压范围内实现高转换效率；

　　输出电压可达12V，能够驱动三个串联的高亮度绿色LED；

　　无需机械散热器；

　　电压范围可扩展至76V，适用于驱动汽车高亮度LED；

　　可用于24V信号标志灯和建筑照明；

　　通过变化电流检测电阻R2、R3与R4值，输出电流可达到1A；

　　内置开关功率MOSFET，简化设计；

　　可通过控制输入引脚，利用模拟电压幅度(线性调光)调节LED的亮度；

　　通过控制输入，利用低频PWM信号调节亮度。
