3 总体设计

　　3.1 屏体接口模块

　　屏体接口包括屏体接口头文件、屏幕缓冲区的定义、屏体接口初始化、刷新定时器中断服务程序和SPI中断服务程序几个部分。

　　屏体接口的头文件screen.h 应该使屏幕缓冲区对其他应用可见， 并提供屏体初始化函数。具体定义如下：

　　#ifndef _SCREEN_H_

　　#define _SCREEN_H_

　　#include “inc\board.h”

　　extern u8 xdata SCR_BUF［16］［16］;

　　void screen_init（void）；

　　#endif

　　这样就把屏幕缓冲区的结构暴露给应用， 但应用不必关心具体的屏幕刷新操作。

　　具体屏体接口的实现集中在一个文件screen.c 中定义。具体如下：

　　首先是屏幕缓冲区定义：

　　u8 xdata SCR_BUF［16］［16］_at_0x0000;//~0x00ff 256Bytes其次是当前显示行和输出列变量定义， 属于静态变量， 应用程序不可见。

　　static u8 data row，col;

　　然后是屏幕初始化， 包括刷新定时器0 的初始化、SPI 的初始化、锁存bLatch 信号的初始化、屏幕缓冲区的初始清零以及定时器和SPI 中断的优先权和使能位的初始化代码略。

　　SPI 和定时器0 的中断服务程序是屏体接口的关键。

　　定时器0 的中断服务程序首先进行扫描行增量取模运算，并将扫描行输出。然后依据扫描行取出屏幕缓冲区对应行的第一个字节发送到SPI 端口。同时列增量。

　　void display_ONe_screen（void）interrupt 1 using 3{

　　row = （++row）&0x0f;

　　P0 = （P0 & 0xf0）|（（~row）& 0xf）；

　　col = 0;SPDAT = ~SCR_BUF［row］［col++］;

　　}

　　这样编写的屏体驱动， 应用只要在初始化屏体后，向屏幕缓冲区中写入要显示的数据即可， 而不必关心屏幕显示的细节。

　　3.2 UART 接口

　　UART 接口负责与上位机的数据收发， 尽管发送可以同步进行， 但接收必须异步进行。因而UART 接口的核心仍然应该是一个中断服务程序。

　　UART 接口的头文件uart.h 隐藏了接收缓冲区的信息， 用户可调用的函数只有初始化、发送和接收。

　　#ifndef _UART_H_

　　#define _UART_H_

　　void uart_init（void）；

　　void uart_put_c（u8 ch）；

　　u8 uart_get_c（u8 *）；

　　#endif

　　UART 的接口实现首先定义一个接收缓冲FIFO， 以及对FIFO 的读下标uart_rd 和写下标uart_wr， 他们都是文件内可见的静态变量：

　　static u8 xdata uart_buf［64］;

　　static u8 uart_rd，uart_wr;

　　bit fSend

　　UART 的初始化包括进行FIFO 的初始化和UART格式、波特率、中断的初始化。代码略。

　　UART 的ISR 主要是服务于接收， 无条件地将数据装入FIFO， 并调整写入指针。

　　static void uart_isr（void）interrupt 4 using 1{

　　if（RI）{RI = 0;

　　uart_buf［uart_wr++］ = SBUF;

　　uart_wr &= 0x0f;

　　}

　　}

　　提供给用户的发送程序首先检测发送结束标记， 如果为0， 表示上次发送尚未结束， 直接返回错误信息1。

　　否则将要发送的信息发送并清零发送结束标记。这样设计的发送程序， 其目的是将发送等待不限制在接口底层， 而是给上层一个决定是否等待发送结束的机会。

　　u8 uart_put_c（u8 ch）{

　　if（！ TI）return 1;

　　TI = 0;SBUF = ch; return 0;

　　}

　　同样， 接收程序也给上层一个选择等待的机会。接收函数首先判断接收FIFO 是否为空， 如果为空或输入指针参数错误， 则直接返回错误， 否则才从FIFO 中读取数据并将数据存储到指针指向的地址， 然后返回成功。

　　u8 uart_get_c（u8 *ch）{

　　u8 i;

　　if（！ ch）return 1;

　　if（（i = （uart_rd+1）&0x0f） == uart_wr）return 1;

　　uart_rd = i; *ch = uart_buf［i］;return 0;

　　}

3.3 闪存接口

　　闪存的存取有特殊的时序， 闪存的内部结构也和具体应用要求有很大的不同。因此闪存的接口需要仔细设计。

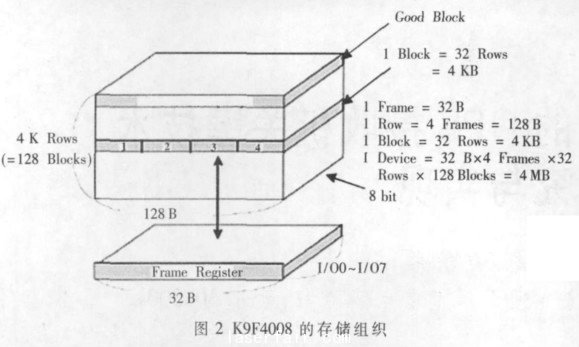

　　K9F4008 闪存芯片的存储结构组织如图2所示。

　　K9F4008 闪存的存储以块为单位， 每个芯片共有128 块。每块有32 行， 每行有4 个帧， 每帧含有32 B.全部芯片为512 KB。

　　闪存接口提供的闪存初始化函数中就包括对这样情况的处理。初始化函数要从闪存的第一个块中读出一个块映射表， 该表下标是逻辑扇区， 表内每项存储的是该逻辑扇区对应的物理块编号。初始化函数在必要时对闪存进行读写校验， 然后将坏块从表中删除。再寻找新的良好块， 将其编号填入到对应逻辑扇区的表项中。这样对应用来说， 只见到连续的扇区编号， 而不知道扇区究竟对应到那个块。

　　闪存的接口头文件Flash.h 如下：

　　#ifndef _K9F4008_H_

　　#define _K9F4008_H_

　　void read_log_page（u8 sector，u8 page，u8 xdata *buf）；

　　u8 prog_log_page（u8 sector，u8 page，u8 xdata *buf）；

　　void erase_log_blk（u8 sector）；

　　bit flash_init（void）；

　　#endif

　　实现闪存的接口， 首先就是依据说明书的时序定义闪存的基本操作。这里是以宏定义实现基本操作的。

　　#define W_CMD（cmd_）\

　　bCLE=1; bWE=0; P2=（cmd_）； bWE=1; bCLE=0

　　#define W_ADDR（addr1_，addr2_，addr3_）\

　　bALE=1; bWE=0; P2=（addr1_）； bWE=1; \

　　bWE=0; P2=（addr2_）； bWE=1; \

　　bWE=0; P2=（addr3_）； bWE=1; \

　　bALE=0

　　#define W_DAT（dat_） bWE=0; P2=（dat_）； bWE=1

　　#define wait_RB while（！ bRB）

　　#define l2p（x_） fat_tbl［（x_）］

　　3.4 EEPROM

　　内部集成的EEPROM 是与程序空间分开的， 利用ISP/IAP 技术可将内部DATAFLASH 当EEPROM，擦写次数10 万次以上。EEPROM 可分为若干个扇区， 每个扇区包含512 B.使用时， 建议同一次修改的数据放在同一个扇区， 不是同一次修改的数据放在不同的扇区， 不一定要用满。数据存储器的擦除操作是按扇区进行的。

　　sfr IAP_DATA = 0xC2; //Flash data register

　　sfr IAP_ADDRH = 0xC3; //Flash address HIGH

　　sfr IAP_ADDRL = 0xC4; //Flash address LOW

　　sfr IAP_CMD = 0xC5; //Flash command register

　　sfr IAP_TRIG = 0xC6; //Flash command trigger

　　sfr IAP_CONTR = 0xC7; //Flash control register

　　根据使用说明对EEPROM 的寄存器进行定义。
