端泵固体激光器（红外、绿光、紫外）

         美国YUCO半导体泵浦全固态激光器，涵盖紫外，绿光，红外波段；高平均功率(8W@355nm，12W@532nm，18W@1064nm)，高光束质量(TEM00基横模，M2<1.2)，高峰值功率(小于10ns，大于100KW)；已广泛应用于激光快速成型、太阳能电池加工、钻石切割、LED划线、石英/玻璃/宝石的内雕/钻孔/标刻，硬/软电路板切割，及其它精细打标、切割及钻孔等。

        光纤耦合二极管（FCD）激光器是目前市场上体积最小，效率最高并且使用寿命最长的激光器，但它的亮度却不是很高。由于技术的提高，光纤耦合二极管激光器目前可以达到400μm芯径200瓦，100μm芯径25瓦。因此，对于那些在目标物上不需要非常高功率密度的应用来说，FCD可能成为一个新的光源,比如材料加工（焊接，标记，加热，塑料焊接等等），医学治疗，固体激光器泵浦，图形艺术和惰性气体激光器。

FCD激光器提供了最简单的方式来控制激光光源并将其用于实际应用。凭借其小巧的尺寸和易用性，FCD成为OEM整合最理想的激光器。 FCD系统包括光纤耦合半导体激光器，恒流二极管驱动电路能够提供高达50安培的电流，和一个TEC和各自的控制器能调节温度从15℃到 40℃（ + / - 0.2℃）。用户界面包含了用户控制面板，外部模拟调制（高达20KHZ）和计算机界面。



1、F3w 系列光纤耦合二极管紫外激光器

        F3w 系列激光器是 Focus 家族的成员之一，是一部Q开关式的第三谐波紫外线激光系统，具备超过4mJ/pulse脉冲能量的调Q脉冲激光系统，重复频率从1到100KHz，波长处于紫外光，且平均输出功率从30mW到8W. 所有系统均为风冷，并且易于现场更换泵浦二极管。

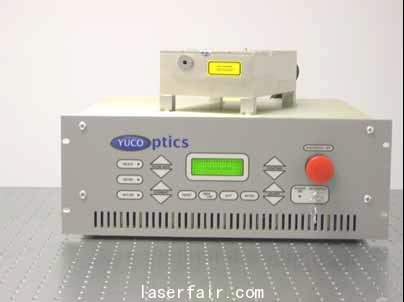

F3w系列激光器包含一个小的激光头和一个标准上架机箱的功率控制器，两者通过一条2.5m的连接电缆连接。位于功率控制器里的光纤耦合的激光二级管在不干扰激光头的情况下可以很容易的进行转换。由于激光头完全无尘密封，所以在其使用期限内都不用调节，从而保证了激光器的长期可靠性和低成本。

























#p#分页标题#e#特点：

Focus家族

风冷，结构紧凑，体积小

优良的光束质量（M2＜1.2〕

动态脉冲能量调节

脉冲重复频率从单脉冲到200KHz

全密封-无污染

可现场更换光纤耦合的激光二级管

参数:

型号	F3ω-2	F3ω-4	F3ω-6	F3ω-10	F3ω-20	F3ω-30	F3ω-40	F3ω-60	F3ω-120
波长 (nm)	347, 351 或355
重复频率	单脉冲到100KHz
脉宽 (ns)	≥ 8	≥ 10	≥ 12	≥ 10	≥ 8	≥ 12	≥ 10	≥ 15	≥ 12
单脉冲能量(mJ)	0.05	0.1	0.15	0.25	0.5	0.6	1.0	1.5	4
脉冲稳定性	< 2 % rms
平均功率(W)	> 0.1	> 0. 2	>0.3	> 0.5	>1.2	>1.5	>2.5	> 4.0	> 8.0
偏振	水平偏振
偏振消光比	>100:1
模式	TEM00
M2	< 1.1
平均功率稳定性	<3% /12小时
光束椭圆度	>90%
电源和使用环境要求
工作电压	90- 260 VAC 47-63 Hz
冷却	风冷
环境温度 (℃)	15-30
热负荷(W)	20	25	30	35	40	50	60	100	130

#p#分页标题#e#

2、F4w 系列光纤耦合二极管紫外激光器

F4w 系列激光器是 Focus 家族的成员之一，是一部Q开关式的第四谐波紫外线激光系统，Focus系列激光器都是具备超过1.6mJ/pulse脉冲能量的调Q脉冲激光系统，重复频率从1到100KHz，波长处于深紫外光，且平均输出功率从5mW到3.2W. 所有系统均为风冷，并且易于现场更换泵浦二极管。

F4w系列激光器包含一个小的激光头和一个标准上架机箱的功率控制器，两者通过一条2.5m的连接电缆连接。位于功率控制器里的光纤耦合的激光二级管在不干扰激光头的情况下可以很容易的进行转换。由于激光头完全无尘密封，所以在其使用期限内都不用调节，从而保证了激光器的长期可靠性和低成本。























特点：

Focus家族

风冷，结构紧凑，体积小

优良的光束质量（M2＜1.2〕

动态脉冲能量调节

脉冲重复频率从单脉冲到200KHz

全密封-无污染

可现场更换光纤耦合的激光二级管

参数：

型号	F4ω-2	F4ω-4	F4ω-6	F4ω-10	F4ω-20	F4ω-30	F4ω-40	F4ω-60	F4ω-120
波长 (nm)	266或263
重复频率	单脉冲到100KHz
脉宽 (ns)	≥5	≥ 8	≥ 10	≥ 8	≥ 8	≥ 10	≥ 8	≥ 12	≥ 10
单脉冲能量(μJ)	6	15	25	50	120	160	240	800	1600
脉冲稳定性	<3 % rms
平均功率(mW)	> 8	>60	>150	> 250	>350	>500	>1000	>1600	> 3200
偏振	水平偏振
偏振消光比	>100:1
模式	TEM00
M2	< 1.1
平均功率稳定性	<3% /12小时
光束椭圆度	>80%
电源和使用环境要求
工作电压	90- 260 VAC 47-63 Hz
冷却	风冷
环境温度 (℃)	15-30
热负荷(W)	20	25	30	35	40	50	60	100	130

#p#分页标题#e#



TYL系列端泵固体激光器



1、 TYLIR

TYL IR是1064nmQ开关DPSS激光，特别设计用于工业打标。具有8W、12W、20W，可用于大部分工业应用，都有型号都是风冷 、稳定、紧凑。频率范围大、操作柔性大、高质量输出光束。由于其独特的腔体设计，因为可获得超过1mJ的能量，TYL IR适合需要再低频率高能量的应用，可远程诊断和全系统PC控制。该产品可以用于OEM和OEM打标。









特点：

扩展频率范围具有高功率

适合低频率和高能量应用

高光束质量特点

远程诊断

风冷

应用：

打标和雕刻

ID卡打标

材料处理

电阻修整

焊接

参数：





2、TYL GREEN

       TYL GREEN是腔内二次谐波为基础的10W、532 nmQ开关DPSS激光。其利用了TYL IR产品系列的特点：优质光束特点，机械稳定性和设计，远程诊断。其特殊设计确保从10KHz到100KHz所有频率范围都近似常数的平均功率,使得其成为工业要求和机械应用的理想选择。因为采用腔内二次谐波设计，获得了最佳光束椭圆度、稳定和高质量光束。这样允许离工作台非常近，该产品可以用于OEM和OEM打标。















特点：

扩展频率范围具有高功率

适合低频率和高能量应用

高光束质量特点

光束椭圆度好

稳定性好

应用：

支架切割

硅片微打标和钻孔

太阳能电池切片

高反材料切割和雕刻

参数：



3、TYL UV

TYL UV是腔外三次谐波产生的4W,355nmQ开关DPSS激光。采用模块化设计理念，所以特别紧凑，采用风冷。其以红外为基础的模块输出很好的继承了TYL IR激光设计的优点。PC控制调整晶体位置避免光衰减，短脉冲、高峰值功率的短波长可以允许不考虑材料的热效应，该产品可以用于OEM和OEM打标，是电子行业和PCB相关联的最佳选择。







特点：

高峰值功率和减少热破坏的短脉冲

PC控制调整晶体位置

紧凑模块设计

风冷

应用：

细粒材料加工

太阳能电池切片

晶圆切片

剥线

LED划线

玻璃和朔料打标

参数：

	TYL UV
类型	Q开关DPSSL
波长nm	355
名义功率W	4@30KHz
光束质量（M2）	∠1.5(典型1.3)
偏振	线性 100:1
频率范围KHz	20@100
脉冲能量μJ	200@20KHz
脉宽ns	9@20KHz
光束直径mm	5
供应电压Vac:Hz	90@240;50/60
功率消耗W	∠1000
冷却系统	风冷
通讯	RS232
服从标准	2004/108/CE 2006/95/CE EN 60950-1 EN60825-1 EN12626

#p#分页标题#e#

，易于集成，高的稳定性和性价比，是您OEM的理想选择。

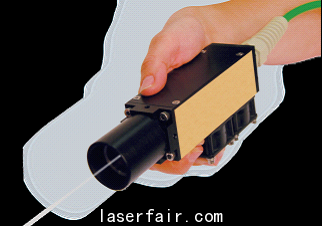

4、PQS系列端泵红外激光器

PQS系列端泵红外激光器具有简单的结构

















特点：

高输出功率

高可靠性

高光束质量

工业设计

风冷

自动控制

应用：

固定和光纤激光器泵浦

直接材料处理

医疗

塑料焊接

标刻

深度打标

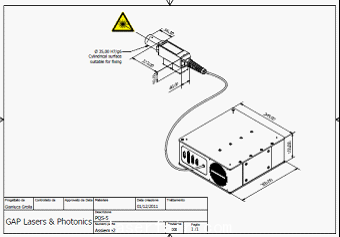

PQS系列端泵红外激光器结构







PQS系列端泵红外激光器加工产品





类型	PQS 1	PQS 2
波长nm	1064	1064
功率W	1.2W	5.CW
峰值功率KW	15	25
光束质量（M2）	∠1.3	∠2
频率范围KHz	20	20－25
脉冲能量μJ	55	, 230
脉宽ns	4	25
光束直径mm	4	5
供应电压	12 Vdc/5A	12 Vdc/20A

	TYL Green
类型	Q开关DPSSL
波长nm	532
名义功率W	10@30KHz
光束质量（M2）	∠1.5(典型1.3)
偏振	线性 100:1
频率范围KHz	10@100
脉冲能量μJ	850@10KHz
脉宽ns	20@10KHz
光束直径mm	5
供应电压Vac:Hz	90@240;50/60
功率消耗W	∠1000
冷却系统	风冷
通讯	RS232
服从标准	2004/108/CE 2006/95/CE EN 60950-1 EN60825-1 EN 12626

#p#分页标题#e#



	TYL 8	TYL 12	TYL 20
类型	Q开关DPSSL	Q开关DPSSL	Q开关DPSSL
波长nm	1064	1064	1064
名义功率W	8CW	12CW	20CW
光束质量（M2）	∠1.5	∠1.5	∠1.5
偏振	线性 100:1	线性 100:1	线性 100:1
频率范围KHz	10@200	5@200	10@200
脉冲能量μJ	＞350@10KHz	＞800@5KHz	＞1000@10KHz
脉宽ns	8@10KHz	16@5KHz	30@10KHz
光束直径mm	5	3．5	5
供应电压Vac:Hz	90@240;50/60	90@240;50/60	90@240;50/60
功率消耗W	∠500	∠800	∠1000
冷却系统	风冷	风冷	风冷
通讯	RS232	RS232	RS232
服从标准	2004/108/CE 2006/95/CE EN 60950-1 EN60825-1 EN 12626
