德国CryLas GmbH公司的产品包括266、355、532和1064nmQ开关和CW、燃料激光器和光学参量振荡器器(OPO)。产品具有紧凑、即插即用、高光学的特点。
一、CW
FQCW-266系列连续型深紫二极管泵浦固态激光器（DPSS）发出266nm光波，具有一个共振频率转换阶段。其外壳是密封铝板，可以在大部分工作环境使用，使用空气冷却，无冷却装置或者风扇等设备。在266nm单频率下，功率为100mW,相对其他连续激光器，FQCW266具有超过1000m（50和100mW）长相干长度、窄线宽、少于200W的低功率损耗（平均100W）和380X270mm的小尺寸外形。该系列激光控制系统可以直接或者通过RS232或者USB端口远程控制。光束质量M2∠1.3、发散角为0.8mrad(全角)、噪音强度∠0.5%（100KHZ-10MHZ）功率稳定性∠1% （8小时内）。这款连续激光器是可以作为需要长相干长度的拉曼光谱、园晶检查和光致发光的工具。
特点：
单频
低噪音
TEM00
长相干长度（1000m）
高光束质量M2∠1.3
外形小巧
空气冷却
友好用户界面
谱线宽度∠300KHZ
参数：
|
FQCW 266- |
10 |
50 |
100 |
|
输出功率（mW） |
10 |
50 |
100 |
|
输出功率范围（mW） |
2—12 |
5-55 |
10-110 |
|
波长(nm) |
266 |
||
|
线宽(KHz) |
∠300KHZ |
||
|
相干长度（m） |
＞1000 |
||
|
光束质量 |
M2∠1.3 |
||
|
偏振 |
纵模，＞100:1 |
||
|
光斑尺寸 |
0.55±20% |
||
|
发射角（全角\mrad） |
∠0.8 |
||
|
光斑指向稳定性（μrad/k） |
∠3 |
||
|
静态偏差 |
位置∠±0.25，角度∠±2.5mrad |
||
|
噪音（100KHz-10MHz）(rms) |
∠0.5% |
||
|
功率稳定性（8小时，平均1S）（rms） |
∠1% |
||
|
线电压 |
90V-250V 直流 |
||
|
功耗（最大）W |
100(200) |
||
|
通讯接口 |
USB/RS232 |
||
|
安全装置 |
按键开关，联锁 |
||
|
尺寸（控制单元）mm |
365X325X115 |
||
|
重量（控制单元）Kg |
5.3 |
||
|
尺寸（激光器）mm |
379X270X91 |
||
|
重量（激光器）17Kg |
17 |
||
|
操作温度（℃） |
20-35 |
||
|
预热时间（分钟） |
∠15 |
||
二、脉冲
1、高功率
光谱从红外到深紫外的脉冲激光广泛应用于生物、生物医疗、化学分析、微加工、环境技术等。CryLas的被动调Q开二极管泵浦固体激光器具有良好的266、355、532、1064nm波长光束质量。过去7年， FTSS 35550被动调Q开激光器大量应用在工业领域。 #p#分页标题#e#
特点：
即插即用
空气冷却
结构小巧紧凑
短脉冲
TEM00
循环回路控制输出能量
内部能量监控
友好用户界面
1）、激光二极管泵浦被动调Q固定激光器
a)266nm----FQSS 266-50
特点：
266nm
单脉冲
0.9-1.3ns
1-100Hz
＞50μJ
参数：
|
波长(nm) |
266 |
|
模式 |
TEM00 |
|
发射角（全角\mrad） |
∠3.0 |
|
光束质量 |
M2∠1.5 |
|
光束椭圆率 |
∠1.5:1 |
|
束腰直径μm |
800±200（位于激光头内110mm处） |
|
光束直径μm |
800±200μm（激光出光口） |
|
峰值功率 |
45KW-65KW(1-100HZ) |
|
脉冲能量μj |
＞50μJ @1-100Hz(＞15μJ@1KHz) |
|
脉宽（FWHM）ns |
0.9-1.3 |
|
脉冲频率Hz |
1-100 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（6小时） |
∠±2% |
|
脉冲稳定性（RMS） |
∠1% |
|
激光安全分类 |
4/Ⅳ |
|
剩余532nm发光 |
输出脉冲能量∠0.5% |
|
光学输出 |
自由光束 |
|
线电压 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠70 |
|
通讯接口 |
USB/RS232 |
|
安全装置 |
按键开关，联锁 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信号输出ns |
上升沿时间∠2 |
b)266nm---FQSS 266-200
特点：
266nm
单脉冲
∠1.5ns
1-60Hz
＞200μJ
参数：
|
波长(nm) |
266 |
|
发射角（全角\mrad） |
∠3.0 |
|
光束椭圆率 |
∠2:1 |
|
束腰直径μm |
500±150（位于激光头内110mm处） |
|
光束直径μm |
800±300μm（激光出光口） |
|
峰值功率 |
＞130KW@20Hz |
|
脉冲能量μj |
＞200μJ@20Hz) |
|
脉宽（FWHM）ns |
∠1.5 |
|
脉冲频率Hz |
1-60 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（6小时） |
∠±5% |
|
激光安全分类 |
4/Ⅳ |
|
光学输出 |
自由光束 |
|
线电压 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠90 |
|
通讯接口 |
USB/RS232 |
|
安全装置 |
按键开关，联锁 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-35 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信号输出ns |
上升沿时间∠2 |
2)、355nm-----FTSS 355-50
特点：
355nm
单脉冲
0.9-1.3ns
1-100Hz(最大1KHz)
＞70μJ
参数：
|
波长(nm) |
355 |
|
模式 |
TEM00 |
|
发射角（全角\mrad） |
∠3.5 |
|
光束质量 |
M2∠1.5 |
|
光束椭圆率 |
∠2:1 |
|
束腰直径μm |
280±80（位于激光头内110mm处） |
|
光束直径μm |
450±150μm（激光出光口） |
|
峰值功率 |
50KW-80KW(1-100HZ) |
|
脉冲能量μj |
＞70μJ @1-100Hz(＞25μJ@1KHz) |
|
脉宽（FWHM）ns |
0.9-1.3 |
|
脉冲频率Hz |
1-100 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（6小时） |
∠±2% |
|
脉冲稳定性（RMS） |
∠1% |
|
激光安全分类 |
3B/Ⅲb |
|
剩余532nm发光 |
∠0.2%(应要求可大0.0025%) |
|
光学输出 |
自由光束 |
|
线电压 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠70 |
|
通讯接口 |
USB/RS232 |
|
安全装置 |
按键开关，联锁 |
|
预热时间（分钟） |
∠15 |
|
操作温度（℃） |
18-38 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信号输出ns |
上升沿时间∠2 |
355nm-----FQSS 355-300
特点：
355nm
单脉冲
∠1.7ns
1-80Hz
＞300μJ
参数：
|
波长(nm) |
355 |
|
发射角（全角\mrad） |
∠2.5 |
|
光束椭圆率 |
∠2:1 |
|
束腰直径μm |
500±150（位于激光头内110mm处） |
|
光束直径μm |
800±300μm（激光出光口） |
|
峰值功率 |
＞200KW@20Hz |
|
脉冲能量μj |
＞300μJ@20Hz) |
|
脉宽（FWHM）ns |
∠1.7 |
|
脉冲频率Hz |
1-80 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（6小时） |
∠±2% |
|
激光安全分类 |
3B/Ⅲb |
|
光学输出 |
自由光束 |
|
线电压 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠150 |
|
通讯接口 |
USB/RS232 |
|
安全装置 |
按键开关，联锁 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信号输出ns |
上升沿时间∠2 |
3)、532nm-----FTSS 532-150
特点：
532nm
单脉冲
1.1-1.5ns
1-100Hz(最大1KHz)
＞150μJ
参数：
|
波长(nm) |
532 |
|
模式 |
TEM00 |
|
发射角（全角\mrad） |
∠5.5 |
|
光束质量 |
M2∠1.5 |
|
光束椭圆率 |
∠2:1 |
|
束腰直径μm |
280±80（位于激光头内110mm处） |
|
光束直径μm |
500±150μm（激光出光口） |
|
峰值功率 |
100KW-140KW(1-100HZ) |
|
脉冲能量μj |
＞150μJ @1-100Hz(＞50μJ@1KHz) |
|
脉宽（FWHM）ns |
1.1-1.5 |
|
脉冲频率Hz |
1-100 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（6小时） |
∠±2% |
|
脉冲稳定性（RMS） |
∠1% |
|
激光安全分类 |
3B/Ⅲb |
|
光学输出 |
自由光束 |
|
线电压 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠70 |
|
通讯接口 |
USB/RS232 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信号输出ns |
上升沿时间∠2 |
532nm-----FQSS 532-1000
特点：
532nm
单脉冲
∠1.8ns
1-80Hz
＞1000μJ
参数：
|
波长(nm) |
532 |
|
模式 |
TEM00 |
|
发射角（全角\mrad） |
∠6.5 |
|
光束椭圆率 |
∠2:1 |
|
束腰直径μm |
500±150（位于激光头内110mm处） |
|
光束直径μm |
1.0±0.3mm（激光出光口） |
|
峰值功率 |
＞500KW@20Hz |
|
脉冲能量μj |
＞1000μJ@20Hz |
|
脉宽（FWHM）ns |
∠1.8 |
|
脉冲频率Hz |
1-80 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（6小时） |
∠±8% |
|
激光安全分类 |
3B/Ⅲb |
|
光学输出 |
自由光束 |
|
线电压 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠150 |
|
通讯接口 |
USB/RS232 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
20-40 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信号输出ns |
上升沿时间∠2 |
4)、1064nm----DSS 1064-450
特点：
1064nm
单脉冲
1.4-2ns
1-100Hz(最大1KHz)
＞450μJ
参数：
|
波长(nm) |
1064 |
|
模式 |
TEM00 |
|
发射角（全角\mrad） |
∠6.5 |
|
光束质量 |
M2∠1.5 |
|
光束椭圆率 |
∠2:1 |
|
束腰直径μm |
380±100（位于激光头内110mm处） |
|
光束直径μm |
650±150μm（激光出光口） |
|
峰值功率 |
220KW-325KW(1-100HZ) |
|
脉冲能量μj |
＞450μJ @1-100Hz(＞150μJ@1KHz) |
|
脉宽（FWHM）ns |
1.4-2 |
|
脉冲频率Hz |
1-100(按需求最大可到1KHz) |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（6小时） |
∠±6% |
|
脉冲稳定性（RMS） |
∠1% |
|
激光安全分类 |
3B/Ⅲb |
|
光学输出 |
自由光束 |
|
线电压 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠70 |
|
通讯接口 |
USB/RS232 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信号输出ns |
上升沿时间∠2 |
1064nm---DSS 1064-3000
特点：
1064nm
单脉冲
∠2.5ns
1-80Hz
＞2500μJ
参数：
|
波长(nm) |
1064 |
|
模式 |
TEM00 |
|
发射角（全角\mrad） |
∠9 |
|
光束椭圆率 |
∠2:1 |
|
束腰直径μm |
600±150（位于激光头内110mm处） |
|
光束直径μm |
1200±400μm（激光出光口） |
|
峰值功率 |
＞1250KW@20Hz |
|
脉冲能量μj |
＞2500μJ@20Hz |
|
脉宽（FWHM）ns |
∠2.5 |
|
脉冲频率Hz |
1-80 |
|
偏振 |
纵模，＞50:1 |
|
长时间脉冲能量稳定性（6小时） |
∠±8% |
|
激光安全分类 |
3B/Ⅲb |
|
光学输出 |
自由光束 |
|
线电压 |
90V-265V 直流（50-60Hz）或者24V交流 |
|
功耗W |
∠100w@230v直流 |
|
通讯接口 |
USB/RS232 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
28-35 |
|
激光尺寸mm |
217X65X45（核心尺寸） |
|
同步信号输出ns |
上升沿时间∠2 |
2、低功率
光谱从红外到深紫外的脉冲激光广泛应用于生物、生物医疗、化学分析、微加工、环境技术等。CryLas的被动调Q开二极管泵浦固体激光器具有良好的266、355、532、1064nm波长光束质量。过去7年， FTSS 35550被动调Q开激光器大量应用在工业领域。
1)、266nm----FQSS 266-Q
特点：
266nm
单脉冲
最大功率1.5μj
最大频率5KHz
外部和内部触发
自由光束
参数：
|
FQSS266- |
Q1 |
Q2 |
|
波长(nm) |
266 |
|
|
脉冲能量μj |
＞0.3μJ @5KHz |
＞1.25μJ @1KHz |
|
峰值功率 |
＞0.3KW @5KHz |
＞1.25KW @1KHz |
|
最大脉冲频率KHz |
5 |
2.5 |
|
脉宽（FWHM）ns |
∠1.0 |
|
|
偏振 |
纵模，＞100:1 |
|
|
长时间脉冲能量稳定性（6小时） |
∠±5% |
|
|
激光安全分类 |
4/Ⅳ |
|
|
模式 |
TEM00 |
|
|
发射角（全角\mrad） |
∠2 |
|
|
光束直径μm |
850±150μm |
|
|
功耗W |
15W(40W) |
20W(70w) |
|
操作电源（OEM） |
12V直流 |
|
|
线电压（直流-交流适配器） |
90V-240V 直流 |
|
|
通讯接口 |
USB/RS232 |
|
|
预热时间（分钟） |
∠5 |
|
|
操作温度（℃） |
18-38 |
|
|
同步信号输出ns |
上升沿时间∠2 |
|
2）、355nm--FTSS 355-Q
特点：
355nm
单脉冲
最大功率25μj
最大频率20KHz
外部和内部触发
自由光束或者光纤耦合
参数：
|
FTSS355- |
Q1 |
Q2 |
Q3 |
|
波长(nm) |
355 |
||
|
脉冲能量μj |
＞0.3μJ @15KHz |
＞3μJ @10KHz |
＞15μJ @1KHz |
|
峰值功率 |
＞0.25KW @15KHz |
＞2.5KW @10KHz |
＞13KW @1KHz |
|
最大脉冲频率KHz |
20 |
10#p#分页标题#e# |
2.5 |
|
脉宽（FWHM）ns |
≤1.1 |
||
|
偏振 |
纵模，＞100:1 |
||
|
长时间脉冲能量稳定性（6小时） |
∠±5% |
∠±3% |
∠±3% |
|
激光安全分类 |
3B/Ⅲb |
||
|
模式 |
TEM00 |
||
|
发射角（全角\mrad） |
∠3 |
∠3.5 |
∠4 |
|
光束直径μm |
190±50μm |
200±50μm |
200±50μm |
|
功耗W |
15W(40W) |
17W(40w) |
20W(70w) |
|
操作电源（OEM） |
12V直流 |
||
|
线电压（直流-交流适配器） |
90V-240V 直流 |
||
|
通讯接口 |
USB/RS232 |
||
|
预热时间（分钟） |
∠5 |
||
|
操作温度（℃） |
18-38 |
||
|
同步信号输出ns |
上升沿时间∠2 |
||
3）、532nm--FDSS 532-Q
特点：
532nm
脉冲(≤1.3ns)
最大功率25μj
最大频率20KHz
外部和内部触发
自由光束或者光纤耦合
参数：
|
FTSS532- |
Q1 |
Q2 |
Q3 |
|
波长(nm) |
532 |
||
|
脉冲能量μj |
＞2μJ @15KHz |
＞6μJ @10KHz |
＞20μJ @1KHz |
|
峰值功率 |
＞1.5KW @15KHz |
＞4.5KW @10KHz |
＞15KW @1KHz |
|
最大脉冲频率KHz |
20 |
10 |
2.5 |
|
脉宽（FWHM）ns |
≤1.3 |
||
|
偏振 |
纵模，＞100:1 |
||
|
长时间脉冲能量稳定性（6小时） |
∠±5% |
∠±3% |
∠±3% |
|
激光安全分类 |
3B/Ⅲb |
||
|
模式 |
TEM00 |
||
|
发射角（全角\mrad） |
∠3.5 |
||
|
光束直径μm |
250±50μm |
260±50μm |
300±80μm |
|
功耗W |
15W(40W) |
17W(40w) |
20W(70w) |
|
操作电源（OEM） |
12V直流 |
||
|
线电压（直流-交流适配器） |
90V-240V 直流 |
||
|
通讯接口 |
USB/RS232 |
||
|
预热时间（分钟） |
∠5 |
||
|
操作温度（℃） |
18-38 |
||
|
同步信号输出ns |
上升沿时间∠2 |
||
4）、1064nm
DSS 1064-Q
特点：
1064nm
脉冲(≤1.5ns)
最大功率70μj
最大频率20KHz
外部和内部触发
自由光束或者光纤耦合
|
DSS1064- |
Q1 |
Q2 |
Q3 |
|
波长(nm) |
1064 |
||
|
脉冲能量μj |
＞10μJ @15KHz |
＞20μJ @10KHz |
＞50μJ@1KHz |
|
峰值功率 |
＞6.5KW @15KHz |
＞13KW @10KHz |
＞31KW@1KHz |
|
最大脉冲频率KHz |
20 |
10 |
2.5 |
|
脉宽（FWHM）ns |
≤1.5 |
||
|
偏振 |
纵模，＞100:1 |
||
|
长时间脉冲能量稳定性（6小时） |
∠±5% |
∠±3% |
∠±3% |
|
激光安全分类 |
3B/Ⅲb |
||
|
模式 |
TEM00 |
||
|
发射角（全角\mrad） |
∠3.0 |
∠3.0 |
∠4.0 |
|
光束直径μm |
600±100μm |
500±100μm |
600±100μm |
|
功耗W |
10W(40W) |
13W(40w) |
15W(70w) |
|
操作电源（OEM） |
12V直流 |
||
|
线电压（直流-交流适配器） |
90V-240V 直流 |
||
|
通讯接口 |
USB/RS232 |
||
|
预热时间（分钟） |
∠5 |
||
|
操作温度（℃） |
18-38 |
||
|
同步信号输出ns |
上升沿时间∠2 |
||
3、主控振荡器的功率放大器(MOPA)

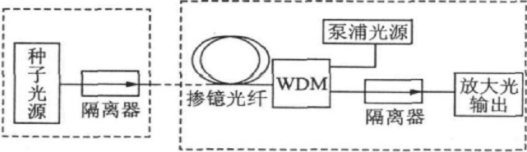

MOPA 结构光源的工作原理
主振荡功率放大, 简称 MOPA, 就是将具有高光束质量的种子信号光和泵浦光 , 通过一定的方式耦合进双包层光纤进行放大 , 从而实现对种子光源的高功率放大。 其突出特点是 : 主振荡器主要作用是产生高质量的种子光 , 输出功率可大可小 , 因而输出光较易做到所需的时域、 频域特性和保持良好的光束质量 ; 功率放大部分主要作用则是对种子光进行放大 , 在保证了输出光的高光束质量的同时又实现了高功率、高能量输出 , 即它结合了低功率种子源的良好脉冲特性和双包层放大器的高功率放大特性的优点。
光谱从红外到深紫外的脉冲激光广泛应用于生物、生物医疗、化学分析、微加工、环境技术等。CryLas的被动调Q开二极管泵浦固体激光器具有良好的266、355、532、1064nm波长光束质量。过去7年， FTSS 35550被动调Q开激光器大量应用在工业领域。
特点：
短脉冲
外部触发
单脉冲操作
光束质量好
高脉冲到脉冲稳定性
输出能量稳定
1）、高脉冲能量#p#分页标题#e#
a)1064nm---MOPA 1064-650
特点：
1064nm
单脉冲
≤1.4ns
1-1000Hz
＞650μJ
外部/内部触发模式
参数：
|
波长(nm) |
1064 |
|
峰值功率 |
﹥450KW@1000Hz |
|
脉冲能量μj |
＞650μJ @1000Hz |
|
发射角（全角\mrad） |
∠3 |
|
光束椭圆率 |
∠2:1 |
|
光束直径 |
1.0±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脉冲频率Hz(外触发) |
1-1000 |
|
脉宽（FWHM）ns |
≤1.4 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（8小时） |
∠±3% |
|
脉冲能量稳定性（超过60秒） |
∠±3%(∠1%RMS) |
|
激光安全分类 |
4/Ⅳ |
|
光学输出 |
自由光束 |
|
功耗W |
∠150 |
|
线电压 |
90V-265V 直流（50-60Hz） |
|
通讯接口 |
USB/BNC接外部触发/SMB接24V直流输出 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
标准单元尺寸mm |
184X343X375 |
|
同步信号输出ns |
上升沿时间∠2 |
b)532nm---MOPA 532-250
特点：
532nm
单脉冲
≤1.2ns
1-1000Hz
＞250μJ
外部/内部触发模式
参数：
|
波长(nm) |
532 |
|
峰值功率 |
﹥200KW@1000Hz |
|
脉冲能量μj |
＞250μJ @1000Hz |
|
发射角（全角\mrad） |
∠3 |
|
光束椭圆率 |
∠2:1 |
|
光束直径 |
0.7±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脉冲频率Hz(外触发) |
1-1000 |
|
脉宽（FWHM）ns |
≤1.2 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（8小时） |
∠±3% |
|
脉冲能量稳定性（超过60秒） |
∠±3%(∠1%RMS) |
|
激光安全分类 |
3B/Ⅲb |
|
光学输出 |
自由光束 |
|
功耗W |
∠150 |
|
线电压 |
90V-265V 直流（50-60Hz） |
|
USB/BNC接外部触发/SMB接24V直流输出 |
|
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
标准单元尺寸mm |
184X343X375 |
|
同步信号输出ns |
上升沿时间∠2 |
c)355nm---MOPA 355-200
特点：
532nm
单脉冲
≤1.1ns
1-1000Hz
＞200μJ
外部/内部触发模式
参数：
|
波长(nm) |
355 |
|
峰值功率 |
﹥180KW@1000Hz |
|
脉冲能量μj |
＞200μJ&nbs, p;@1000Hz |
|
发射角（全角\mrad） |
∠3 |
|
光束椭圆率 |
∠1.5:1 |
|
光束直径 |
0.7±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脉冲频率Hz(外触发) |
1-1000 |
|
脉宽（FWHM）ns |
≤1.1 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（8小时） |
∠±3% |
|
脉冲能量稳定性（超过60秒） |
∠±3%(∠1%RMS) |
|
激光安全分类 |
4/Ⅳ |
|
光学输出 |
自由光束 |
|
功耗W |
∠200 |
|
线电压 |
90V-265V 直流（50-60Hz） |
|
通讯接口 |
USB/BNC接外部触发/SMB接24V直流输出 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
标准单元尺寸mm |
184X343X375 |
|
同步信号输出ns |
上升沿时间∠2 |
d)266nm----MOPA 266-50
特点：
266nm
单脉冲
≤1.1ns
1-1000Hz
＞50μJ
外部/内部触发模式
参数：
|
波长(nm) |
266 |
|
峰值功率 |
﹥50KW@1000Hz |
|
脉冲能量μj |
＞50μJ @1000Hz |
|
发射角（全角\mrad） |
∠2 |
|
光束椭圆率 |
∠2:1 |
|
光束直径 |
1.0±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脉冲频率Hz(外触发) |
1-1000 |
|
脉宽（FWHM）ns |
≤1.0 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（8小时） |
∠±3% |
|
脉冲能量稳定性（超过60秒） |
∠±3%(∠1%RMS) |
|
激光安全分类 |
4/Ⅳ |
|
光学输出 |
自由光束 |
|
功耗W |
∠150 |
|
线电压 |
90V-265V 直流（50-60Hz） |
|
通讯接口 |
USB/BNC接外部触发/SMB接24V直流输出 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
标准单元尺寸mm |
184X343X375 |
|
同步信号输出ns |
上升沿时间∠2 |
2）、高平均功率
a)1064nm---MOPA 1064-2000mw
特点：
1064nm
单脉冲
≤1.5ns
1-20Hz
＞2000mW
外部/内部触发模式
参数：
|
波长(nm) |
1064 |
|
平均功率 |
﹥2000mW@1000Hz |
|
脉冲能量μj |
＞130μJ @15KHz |
|
发射角（全角\mrad） |
∠5 |
|
光束椭圆率 |
∠2:1 |
|
光束直径 |
0.7±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脉冲频率Hz(外触发) |
1Hz-20KHz |
|
脉宽（FWHM）ns |
≤1.5 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（8小时） |
∠±5% |
|
脉冲能量稳定性（超过60秒） |
∠±3%(∠1%RMS) |
|
激光安全分类 |
4/Ⅳ |
|
光学输出 |
自由光束 |
|
功耗W |
∠250 |
|
线电压 |
90V-265V 直流（50-60Hz） |
|
通讯接口 |
USB/BNC接外部触发/SMB接24V直流输出 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
标准单元尺寸mm |
184X343X375 |
|
同步信号输出ns |
上升沿时间∠2 |
b)532nm--MOPA 532-700
特点：
532nm
单脉冲
≤1.3ns
1-20KHz
＞700mW
外部/内部触发模式
参数：
|
波长(nm) |
532 |
|
平均功率 |
＞700mW@15Hz |
|
脉冲能量μj |
＞48μJ @15KHz |
|
发射角（全角\mrad） |
∠3 |
|
光束椭圆率 |
∠2:1 |
|
光束直径 |
0.7±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脉冲频率Hz(外触发) |
1Hz-20KHz |
|
脉宽（FWHM）ns |
≤1.3 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（8小时） |
∠±3%@15kHz |
|
脉冲能量稳定性（超过60秒） |
∠±3%(∠1%RMS) |
|
激光安全分类 |
4/Ⅳ |
|
光学输出 |
自由光束 |
|
功耗W |
∠250 |
|
线电压 |
90V-265V 直流（50-60Hz） |
|
通讯接口 |
USB/BNC接外部触发/SMB接24V直流输出 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
标准单元尺寸mm |
184X343X375 |
|
同步信号输出ns |
上升沿时间∠2 |
c)355nm ---MOPA 355-500mW
特点：
355nm
单脉冲
≤1.1ns
1-20kHz
＞500mW
外部/内部触发模式
参数：
|
波长(nm) |
355 |
|
平均功率 |
＞500mW@15Hz |
|
脉冲能量μj |
＞35μJ @15KHz |
|
发射角（全角\mrad） |
∠3 |
|
光束椭圆率 |
∠2:1 |
|
光束直径 |
0.7±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脉冲频率Hz(外触发) |
1Hz-20KHz |
|
脉宽（FWHM）ns |
≤1.1 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（8小时） |
∠±3%@15kHz |
|
脉冲能量稳定性（超过60秒） |
∠±3%(∠1%RMS) |
|
激光安全分类 |
4/Ⅳ |
|
光学输出 |
自由光束 |
|
功耗W |
∠250 |
|
线电压 |
90V-265V 直流（50-60Hz） |
|
通讯接口 |
USB/BNC接外部触发/SMB接24V直流输出 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
标准单元尺寸mm |
184X343X375 |
|
同步信号输出ns |
上升沿时间∠2 |
d)266nm---MOPA 266-200mW
特点：
266nm
单脉冲
≤1.0ns
1-20KHz
＞200μW
外部/内部触发模式
参数：
|
波长(nm) |
266 |
|
平均功率 |
＞200mW@15Hz |
|
脉冲能量μj |
＞15μJ @15KHz |
|
发射角（全角\mrad） |
∠2 |
|
光束椭圆率 |
∠2:1 |
|
光束直径 |
1.0±0.3mm（激光出光口） |
|
模式 |
TEM00 |
|
脉冲频率Hz(外触发) |
1Hz-20KHz |
|
脉宽（FWHM）ns |
≤1.0 |
|
偏振 |
纵模，＞100:1 |
|
长时间脉冲能量稳定性（8小时） |
∠±3%@15kHz |
|
脉冲能量稳定性（超过60秒） |
∠±3%(∠1%RMS) |
|
激光安全分类 |
4/Ⅳ |
|
光学输出 |
自由光束 |
|
功耗W |
∠250 |
|
线电压 |
90V-265V 直流（50-60Hz） |
|
通讯接口 |
USB/BNC接外部触发/SMB接24V直流输出 |
|
预热时间（分钟） |
∠10 |
|
操作温度（℃） |
18-38 |
|
激光器尺寸mm |
61X120X314 |
|
标准单元尺寸mm |
184X343X375 |
|
同步信号输出ns |
上升沿时间∠2 |
4、染料激光器
CryLAS公司还发展了几款谐振腔设计的DPSS泵浦可调谐染料激光器，代替传统使用氮气作为泵浦源。染料激光器使用了高功率脉冲532、355、266nm激光来激发系列染料。波长范围从400-900nm倍频205-400nm.波长易通过ATM改变，ATM允许通过计算机软件来调谐染料激光器。SHG倍频单元集成在激光器中，最大频率是20HZ，广泛用于生物、生物医疗、化学和分析。
特点：
532、355、266nmDPSS激光泵浦
脉冲频率最大20HZ
窄线宽
自由光束或者多模光纤耦合
每个染料单元调谐范围从15-70nm
计算机控制激光可选
SHG调谐可选
参数：
|
UDL染料激光器 |
100 |
200 |
300 |
|
波长nm |
355 |
355 |
355 |
|
最大脉冲能量Μj |
70-100 |
70-100 |
70-100 |
|
典型转换效率% |
25 |
20 |
3 |
|
波长范围nm |
400-900 |
400-900 |
400-900 |
|
光谱带宽nm |
5--8 |
≤2 |
≤0.1 |
|
谐振器结构 |
二平面反射镜 |
利特罗装置 |
临界入射 |
|
最大频率HZ |
20 |
20 |
20 |
5、OPO激光器

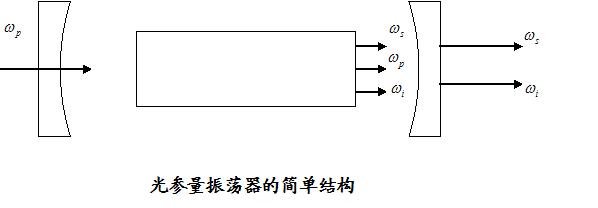

一束泵浦光ω3入射非线性光学晶体，产生两束新的光波ωl和ω2，且有ω3=ω1+ω2关系成立，称光学参量发生(Optical Parametric Generation，OPG)，相应的晶体器件称为光学参量发生器。一束强泵浦光ω3和一束弱的信号光ωl一起入射非线性晶体，弱的信号光ω1被放大，同时产生一束新光波ω3，也有ω3=ωl+ω2成立，此称为光学参量放大(Optical Parametric Amplification，OPA)。将非线性晶体放入谐振腔中，一束泵浦光ω3入射，同时产生两束新光波ω1和ω2，同样有ω3=ωl+ω2成立，此称为光学参量振荡(Optical Parametric Oscillation，OPO)，相应的谐振腔和晶体统称为光学参量振荡器,光学参量振荡器(OPO)是利用非线性晶体的混频特性来实现频率变换的器件。由莱曼.罗威关系可知，在差频过程中，每湮没一个光子，同时要产生两个低频光子，在此过程中这两个低频光波获得增益，因此光学参量放大器可作为它们的放大器。将一个强的高频光(泵浦光)和一个弱的低频光(信号光)同时入射到非线性晶体上，就可以产生差频光(空闲光)，而弱的信号光被放大了。若信号光、空闲光同泵浦光多次通过非线性晶体，它们可以多次得到放大。如果将非线性晶体置于谐振腔中，并用强的泵浦源照射，当增益超过损耗时，在腔内可以从噪声中建立起相当强的信号光及空闲光。
倍频激光器结构
Nanolevante是款新型紧凑纳秒光学参量激光器，具有非常好的光束质量、在红外光谱范围具有较宽可调谐范围，应用于各种F&E。可以用做QCW激光源也可以用于时间分辨率测量。这款激光器是用被动式Q开关YAG激光器作为泵浦，提供了几KHz的频率和毫焦的脉冲。
特点：
即插即用
空气冷却
计算机控制调谐
高光束质量
宽调谐范围
含分光系统
参数：
|
调谐范围 |
1.4---1.9（信号光）和2.4—4.5（空闲光） |
|
光谱分辨率 |
1nm |
|
脉冲时间 |
∠1.5ns |
|
触发 |
内部触发和外部触发（TTL） |
|
模式 |
TEM00 |
|
平均输出功率@15KHZ |
＞40mW（信号光）和15mW(空闲光) |
|
脉冲能量@15KHZ |
＞2.5μJ（信号光） |
|
外形尺寸 |
180X150X300 |
|
#p#分页标题#e# |
高脉冲能量可选 |

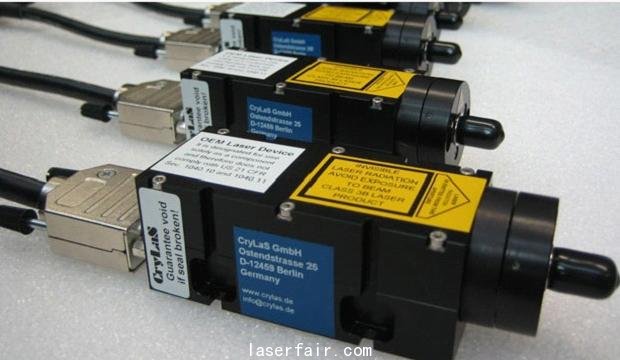

6、OEM
提供了两种系列脉冲激光器，适合于OEM用户的需要，用于生物、生物医疗、化学、分析和微机械和环境技术等方面
Mistral二极管泵浦主控振荡器功率放大激光器应用于激光雷达的显微加工。
a)1064nm--Mistral IR
该激光系统包括一个短脉冲微激光器和板条光纤放大器
特点：
1064nm
∠1.6ns
4-22kHz
＞300μJ@15KHz
空气冷却
参数：
|
波长(nm) |
1064 |
|
|
脉冲频率Hz(外触发) |
4-15KHz |
10-22KHz |
|
模式 |
TEM00 |
|
|
M2 |
≤1.4 |
|
|
发散角（全角\mrad） |
∠1.5 |
|
|
光束椭圆率 |
∠1.2 |
|
|
束腰直径 |
1.1mm |
|
|
光束直径 |
1.1±0.1mm（激光出光口） |
|
|
平均功率 |
＞4.5W@15kHz |
＞4.4W@22kHz |
|
脉冲能量μj |
＞300μJ @15KHz |
＞200μJ @22KHz |
|
脉宽（FWHM）ns |
1.6 |
|
|
偏振 |
纵模，＞100:1 |
|
|
长时间脉冲能量稳定性（6小时） |
∠±3% |
|
|
激光安全分类 |
4/Ⅳ |
|
|
光学输出 |
自由光束 |
|
|
功耗W |
∠550 |
|
|
线电压 |
90V-265V 直流（50-60Hz） |
|
|
通讯接口 |
TTL/RS232/远程控制 |
|
|
预热时间（分钟） |
∠5 |
|
|
操作温度（℃） |
15-35 |
|
|
重量（激光器） |
15kg |
|
|
重量（电子单元） |
22Kg |
|
b)532nm---Mistral 绿光
该激光系统包括一个短脉冲微激光器和板条光纤放大器。
特点：
532nm
∠1.2ns
4-22kHz
＞150μJ@15KHz
空气冷却
参数：
|
波长(nm) |
532 |
|
|
脉冲频率Hz(外触发) |
4-15KHz |
10-22KHz |
|
模式 |
TEM00 |
|
|
M2 |
≤1.4 |
|
|
发散角（全角\mrad） |
∠1.3 |
|
|
光束椭圆率 |
∠1.2 |
|
|
束腰直径 |
0.9mm |
|
|
光束直径 |
1.1±0.1mm（激光出光口） |
|
|
平均功率 |
＞2.2W@15kHz |
＞2.2W@22kHz |
|
脉冲能量μj |
＞150μJ @15KHz |
＞100μJ @22KHz |
|
脉宽（FWHM）ns |
1.2#p#分页标题#e# |
|
|
偏振 |
纵模，＞100:1 |
|
|
长时间脉冲能量稳定性（6小时） |
∠±3% |
|
|
激光安全分类 |
4/Ⅳ |
|
|
光学输出 |
自由光束 |
|
|
功耗W |
∠550 |
|
|
线电压 |
90V-265V 直流（50-60Hz） |
|
|
通讯接口 |
TTL/RS232/远程控制 |
|
|
预热时间（分钟） |
∠5 |
|
|
操作温度（℃） |
15-35 |
|
|
重量（激光器） |
15kg |
|
|
重量（电子单元） |
22Kg |
|
c)355nm-Mistral---紫光
该激光系统包括一个短脉冲微激光器和板条光纤放大器。
特点：
355nm
∠1.1ns
4-22kHz
＞70μJ@15KHz
空气冷却
参数：
|
波长(nm) |
355 |
|
|
脉冲频率Hz(外触发) |
4-15KHz |
10-22KHz |
|
模式 |
TEM00 |
|
|
M2 |
≤1.4 |
|
|
发散角（全角\mrad） |
∠1.0 |
|
|
光束椭圆率 |
∠1.2 |
|
|
束腰直径 |
0.9mm |
|
|
光束直径 |
1.1±0.1mm（激光出光口） |
|
|
平均功率 |
＞1.0W@15kHz |
＞1.1W@22kHz |
|
脉冲能量μj |
＞70μJ @15KHz |
＞50μJ @22KHz |
|
脉宽（FWHM）ns |
1.1 |
|
|
偏振 |
纵模，＞100:1 |
|
|
长时间脉冲能量稳定性（6小时） |
∠±3% |
|
|
激光安全分类 |
4/Ⅳ |
|
|
光学输出 |
自由光束 |
|
|
功耗W |
∠550 |
|
|
线电压 |
90V-265V 直流（50-60Hz） |
|
|
通讯接口 |
TTL/RS232/远程控制 |
|
|
预热时间（分钟） |
∠5 |
|
|
操作温度（℃） |
15-35 |
|
|
重量（激光器） |
15kg |
|
|
重量（电子单元） |
22Kg |
|
转载请注明出处。
相关文章
热门资讯
精彩导读
关注我们
