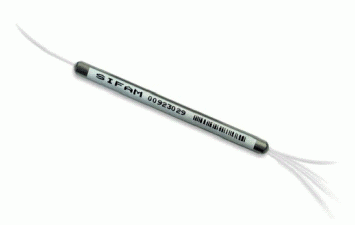

古奇公司的近红外耦合器能分离波长在700nm到1150nm范围内的任何光束。本产品采用古奇公司独有的低损耗光纤融合制造工艺，能广泛地应用于光纤激光、传感器和航空等场合。本产品不会产生光泄漏，因此不需要准直，而且它不会发生额外的光反射。此外，它的输出光纤头能直接与光束传输系统直接连接。
|
主要特性： · 700到1150nm 工作波长 · 适用于任何耦合率 · 无多余反射 · 低光损耗 · 全光纤结构，无需光学准直 · 高承受功率 · 光纤激光 · 传感器 · 航空电子设备 · 生物医学设备 · 科学研究 |
|
光学技术参数
|
耦合率(%)3 |
级别 |
可选波长 |
可选外壳 |
信号插入损耗(dB)1,2 |
抽头路径接入损耗(dB)1,2 |
|
1 |
A |
700－1150nm |
3,4,5,6 |
0.15 |
24.9 |
|
1 |
B |
700－1150nm |
3,4,5,6 |
0.20 |
25.3 |
|
5 |
A |
700－1150nm |
3,4,5,6 |
0.40 |
15.9 |
|
5 |
B |
700－1150nm |
3,4,5,6 |
0.50 |
16.2 |
|
10 |
A |
700－1150nm |
3,4,5,6 |
0.9 |
12.2 |
|
10 |
B |
700－1150nm |
3,4,5,6 |
1.1 |
12.4 |
|
20 |
A |
700－1150nm |
3,4,5,6 |
1.5 |
8.4 |
|
20 |
B |
700－1150nm |
3,4,5,6 |
1.7 |
8.6 |
|
30 |
A |
700－1150nm |
3,4,5,6 |
2.2 |
6.4 |
|
30 |
B |
700－1150nm |
3,4,5,6 |
2.4 |
6.4 |
|
40 |
A |
700－1150nm |
3,4,5,6 |
3.0 |
4.9 |
|
40 |
B |
700－1150nm |
3,4,5,6 |
3.2 |
5.1 |
|
50 |
A |
700－1150nm |
3,4,5,6 |
3.8 |
3.8 |
|
50 |
B |
700－1150nm |
3,4,5,6 |
4.0 |
4.0 |
1.当P4端口( 蓝色标记)被用作第二个输入端时，2x2耦合器的接入损耗暂时无法确定。
2.指工作波长时的最大接入损耗，不包括TDL、PDL或连接器损耗。
3.可选择任意耦合率。如果需要其它规格的产品，请与我们的销售部门联系。
|
参数 |
规格 |
单位 |
|
工作波长 |
700nm-1150nm范围内任意波长 |
nm |
|
工作/存储温度 |
-40－+75 / -40－+ 85 |
oC |
|
尾纤抗拉强度 |
5 |
N |
|
光纤类型 |
特种单模光纤 |
|
外壳选择
|
外壳代码 |
描述 |
1x2、2x2外形尺寸(毫米) |
尾纤 |
|
3 |
普通 |
3.0 (ф) x 50 (L) |
镀膜光纤 |
|
4 |
ф0.9mm瘦型 |
3.0 (ф) x 60 (L) Æ |
ф0.9mm松套型 |
|
5 |
ф0.9mm半加固型 |
5.0 (ф) x 75 (L) |
ф0.9mm松套型 |
|
6 |
ф3.0mm全加固型 |
80(L)x10(W)x8(H)Æ |
ф3.0mm扇型套管 |

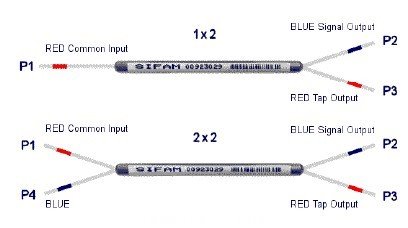

结构形式

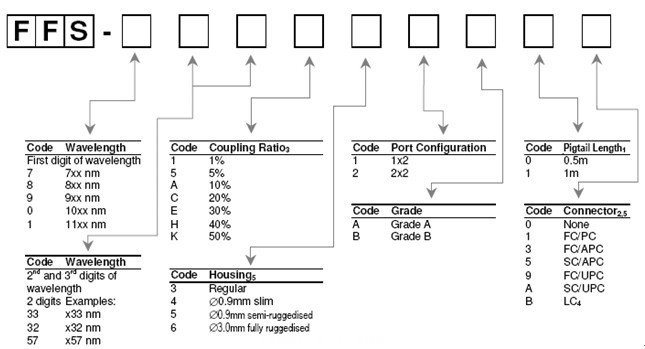

订货信息：
FFS-780K31A10（熔融特种光纤，耦合器，780nm, 5 0/50耦合率, 普通外壳, 1x2, A级产品，1m尾纤，没有连接器）
1.最小尾纤长度。 我们同时提供其他长度的尾纤。连接头的长度是指到连接器端面的长度。
2.本规格表内的插入损耗不包括连接器损耗。
3.我们可提供任意耦合率的器件。如果您需要其它耦合率，请与我们联系。
4.对于6号全加固外壳，LC连接器不适用。
5.连接器能适用于外壳4、5和6。如果需要适用于外壳3，请与我们联系。
