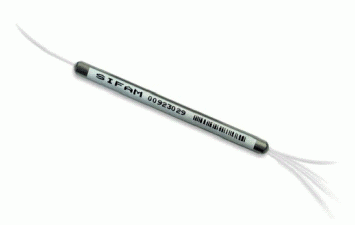

可见光波段光纤耦合器能实现可见光范围内光束的分离与组合。本公司提供一系列适用于450nm~700nm可见光范围内的产品。每种产品对特定的波段进行了优化，供用户选择。
本产品采用了古奇公司的低损耗熔融光纤制作工艺，特别适用于显示系统、传感器和生物医学系统等。
本产品不会产生光泄漏，因此不需要进行光学准直；而且本产品不会产生不需要的光学反射。此外，它的输出光纤头能直接与光束传递系统直接连接。
如果用户需要能组合可见光范围内不同波长的器件和模块，请参考”可见光波长合成器(Visible Wavelength Combiners)”。
|
主要特性: · 工作在可见光波长 · 提供任意耦合率的耦合器 · 全光纤构造，无需光学准直 · 无多余反射 · 低光损失 · 高承受功率 · 可视和显示系统 · 传感器 · 生物医学设备 · 科学研究 |
|
光学参数
|
耦合率(%)3 |
可选外壳 |
级别1 |
适用波长 |
耦合率误差(%) |
额外损耗(dB)2 |
|
10 |
3,4,5,6 |
A |
500－700nm |
±2 |
0.3 |
|
10 |
3,4,5,6 |
B |
450－700nm |
±3 |
0.5 |
|
20 |
3,4,5,6 |
A |
500－700nm |
±3 |
0.3 |
|
20 |
3,4,5,6 |
B |
450－700nm |
±4 |
0.5 |
|
30 |
3,4,5,6 |
A |
500－700nm |
±3 |
0.3 |
|
30 |
3,4,5,6 |
B |
450－700nm |
±4 |
0.5 |
|
40 |
3,4,5,6 |
A |
500－700nm |
±4 |
0.3 |
|
40 |
3,4,5,6 |
B |
450－700nm |
±5 |
0.5 |
|
50 |
3,4,5,6 |
A |
500－700nm |
±5 |
0.3 |
|
50 |
3,4,5,6 |
B |
450－700nm |
±6 |
0.5 |
2.包含最大到1米尾纤长度的光纤损耗，不包含连接器损耗。
3.可选任意耦合率，如需要其他特定耦合律的产品，请与我们联系。
|
参数 |
规格 |
单位 |
|
工作波长 |
450-700nm内任意波长 |
nm |
|
工作/存储温度1 |
-40－+75 / -40－+ 85 |
oC |
|
尾纤抗拉强度 |
5 |
N |
|
光纤类型 |
短波长特种光纤 |
|
2.包含最大到1米尾纤长度的光纤损耗，不包含连接器损耗。
3.可选任意耦合率，如需要其他特定耦合律的产品，请与我们联系。
|
参数 |
规格 |
单位 |
|
工作波长 |
450-700nm内任意波长 |
nm |
|
工作/存储温度1 |
-40－+75 / -40－+ 85 |
oC |
|
尾纤抗拉强度 |
5 |
N |
|
光纤类型 |
短波长特种光纤 |
|
外壳参数
|
外壳代码 |
描述 |
尺寸(mm) |
尾纤 |
|
3 |
普通 |
最大3.0 (ф) x 55 (L) |
镀膜光纤 |
|
4 |
ф0.9 mm瘦型 |
最大3.0 (ф)x 76 (L) |
ф0.9mm松套型 |
|
5 |
ф0.9 mm半固型 |
最大5.0 (ф) x 85 (L) |
ф0.9 mm松套型 |
|
6 |
ф3.0mm3.0mm全固型 |
80 (L) x 10 (W) x 8 (H) |
ф3.0 mm扇形套管 |

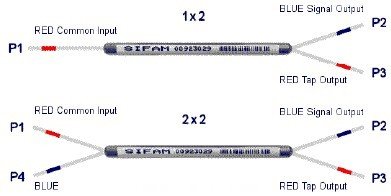

结构形式1
注：工作于蓝光波段（<500nm）的1x2耦合器，与2x2耦合器是一样的，这时的P4用作外接端。

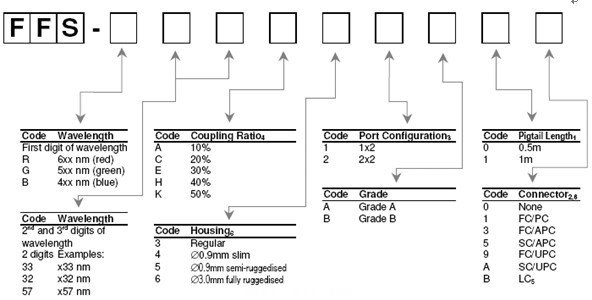

订货信息：
例如： FFS-G32K31A10 (熔融特种光纤耦合器，532nm，50/50耦合率，普通外壳，1x2，A级，1m尾纤，无连接器)
1.最小尾纤长度。我们同时提供其他长度的尾纤。如有连接头，尾纤长度是指到接头端面的长度。
2.参数表中的损耗不包括连接器损耗。
3.工作于蓝光波段（<500nm）的1x2耦合器，与2x2耦合器是一样的，这时的P4用作外接端。
4.如需其它耦合率，请与我们联系。
5.LC连接器不适用于外壳6 (全固型外壳)。
6.连接器适用于外壳类型4、5和6。对于适用于外壳3的连接器，请与我们联系。
