技术特点：

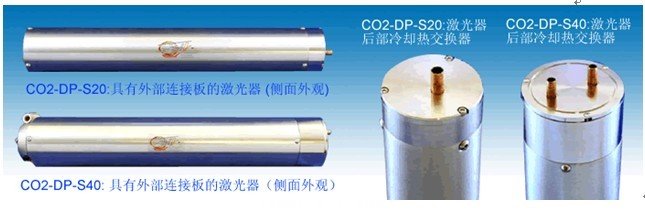

1.插入式即插即用，特别适用于替换多米诺激光喷码机中S-100、S200（相当于CO2-DP-S20）和S300（相当于CO2-DP-S30）系列激光管。
2.独有的水冷/风冷兼容的冷却系统
3.IP65防护等级的外壳
4.独有的全钛体二氧化碳激光器
5.校准模式
6.良好的气密性
7.稳定的激光模式
8.改良的激光光学谐振腔系统
9.改进射频电源组件和外观
10.安全的直流退耦电极，具有消电弧的功能
11.四偶极“热”射频电极结构
12.整合电路保护功能的射频功率晶体管
激光器特性:
1.额定功率20W 和 40W 的S系列即插即用二氧化碳激光器
2.标准的水冷或风冷冷却系统
3.增强的射频稳定性和冷启动性能
4.领先的射频泵浦激光管技术
5.已有9.3μm、10.3μm或10.6μm 输出波长供选择
6.直流电压消电弧功能
7.冷却系统与光学系统隔离（无冷却剂污染光学系统）
8.符合IP65 防护等级
技术参数
|
型号 |
CO2-DP-S20 |
CO2-DP-S40 |
|
电气参数 |
||
|
输入电压 |
72 VDC |
|
|
输入电流 |
3.0 - 3.2A |
6.0 - 6.4A |
|
（出光信号） |
5.0V |
|
|
激光脉冲频率 |
0 - 15 kHz |
|
|
出光启动延时 |
<12ms |
|
|
S系列激光电气连接 |
经S系列3针和针Molex连接器 |
|
|
联锁 |
经由S系列系统互锁 |
|
|
防静电指标(最小值) |
静电(仅指激光底部接地) |
|
|
光学参数 |
||
|
激光输出功率 |
最小18W,一般20W和最大25W (与波长有关) |
最小35W,一般40W和最大45W (与波长有关) |
|
激光波长 |
10.6μm、10.3μm或9.3μm |
|
|
光斑直径/发散角 |
4.0/3.5 (mm/mrad) |
|
|
激光光束质量 |
>95% TEMoo基横模,M2为1.05 |
|
|
光脉冲上升/下降时间 |
150μs /180μs |
|
|
最大脉冲占空比 |
80% (30%以上需要水冷) |
|
|
最大标记脉冲占空比 |
100% (需要水冷) |
|
|
最高工作温度 |
55℃ |
|
|
在最高工作温度下输出功率 |
55℃时激光功率将是标称值的80% |
|
|
激光器寿命(预计时长) |
50,000小时 |
|
|
机械参数 |
||
|
尺寸 |
外径7.5cm x长49.5cm |
外径10.2cm x长61.0 cm |
|
重量 |
3.8 kg |
7.2 kg |
|
安装孔和位置 |
经精密定位销由S系列激光器的连接板安装 |
|
|
其它参数 |
||
|
互锁、故障和远程控制 |
经由S系列控制器 |
|
|
激光使能源信号 |
经由S系列控制器 |
|
|
冷却要求 |
当脉冲占空比<30%,可以压缩空气冷却,未过滤的5℃到35℃气体在规定压力内直接输入。 |
|
|
在任何脉冲占空比时都可以选择水冷却,水温15℃到30℃,流量1.0到3.0升/分钟 |
||
|
保修期 |
12个月 |
|
