MicroPhase是与常规显微镜连接使用的便携式3D表面测量仪。即在原有显微镜的基础上直接增加3D表面的测量和分析功能，而无需其他光学或机电附件，是非常灵活和实惠的选择。连接的显微镜要求带有标准C接口。
特点：
♦ 高分辨率数字显微相机
♦ 灵活轻便，功能齐全，方便测量
♦ 处理速度快&高精度3D表面平整度分析
♦ 多成像处理
♦ 采取最先进的图像处理和波阵面传感.
♦ 采用微相技术作为最终的成像技术，降低高质量成像显微镜价格
高清晰金属表面测量
强大的图形处理功能
确的3D测量
先进的数字成像技术
软件功能：

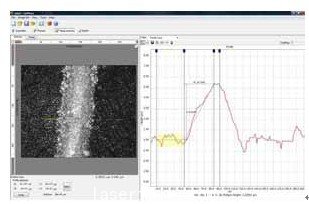

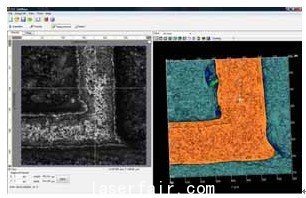

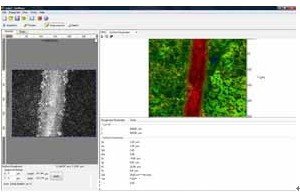

三维分析&测量——3D表面形貌图、表面轮廓图、台层高度测量、2D测量、粗糙度、波纹图；数据采集&处理——自动标定、自动采集、自动处理、自动聚焦&曝光、范围任选功能、导航功能；数据输出&报告——项目报告归档与编辑、3D数据Excel格式输出、3D数据第三方软件输出、HTML格式。
测量能力：
3D表面形貌 表面轮廓 粗糙度&波纹 台层高度
应用范围：
膜层 太阳能硅片 纸张 高分子材料 砂轮 橡胶 金属 探针划痕 焊点
应用领域：
适用于材料科学、生命科学、纳米技术与国防工业等。
主要参数：
|
微相模式 |
DMC100 |
DMC150 |
DMC200 |
|||||
|
相机 |
CMOS 1280 x 1024 |
CCD 1392 x 1040 |
CCD 1616x1216 |
|||||
|
帧率，动态范围 |
30fps at 1280x1024, 60dB |
15fps at 1392x1040, 60dB |
12 fps at 1616x1216, 60dB |
|||||
|
用DMC100 根据物镜的倍率的性能 |
||||||||
|
显微镜物镜 |
5x |
10x |
20x |
50x |
100x |
|||
|
测量区域 (X,Y), mm2 |
1.3 x 1.0 |
0.66 x 0.53 |
0.33 x 0.27 |
0.13x0.10 |
0.065 x 0.05 |
|||
|
横向X,Y分辨率, μm |
2.8 |
1.4 |
0.9 |
0.5 |
0.4 |
|||
|
最大Z轴范围, μm |
1000 |
250 |
62.5 |
10 |
2.5 |
|||
|
最大(Z)轴分辨率, μm |
0.35 |
0.09 |
0.04 |
0.011 |
0.008 |
|||
|
测量时间,秒 |
<5 seconds |
|||||||
|
显微镜接口 |
视频口 (C‐安装兼容) |
|||||||
|
软件 & 硬件 需求 |
7, XP or Vista ‐ USB2.0 port |
|||||||
|
探头尺寸 (L x W x H),mm |
114 x 72 x 171 |
|||||||
|
重 量, kg |
1.15 |
|||||||
