特别稳定的性能及紧凑结构使得小巧的Modular OEM-spectrograph S202能满足各种原始设备制造商OEM的特别要求。采用专利的双色散设计，Modular OEM-spectrograph S202具有紧凑的结构和低的杂散光。Modular OEM-spectrograph S202不包含任何活动部件,具有高的机械和热稳定性。采用1200L/mm凹面光栅，大孔径非球面反射镜，灵敏度特别高，光学分辨率可以达到40pm。

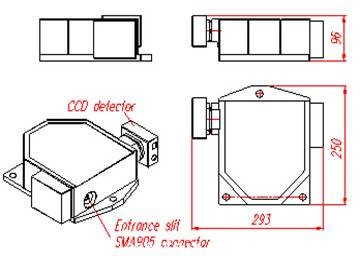

Modular OEM-spectrograph S202平面图

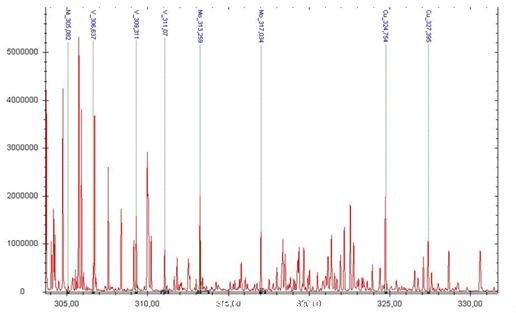

S202测得的低碳钢原子304nm -332nm 的光谱图
特点：
l准确度高
l稳定性高
l紧凑设计、无移动部件
l可选光谱范围
l低杂散光
技术参数：
|
光学结构 |
双色散 |
||
|
焦距 |
404mm |
||
|
F# |
1 : 5.9 |
||
|
平场 |
30 x 5 mm |
||
|
入射/出射狭缝 |
20 mkm |
||
|
衍射光栅 |
50х50х10mm |
||
|
线/mm |
2400 gr/mm |
1800 gr/mm |
1200 gr/mm, |
|
逆色散 |
0.73 nm/mm |
1.0 nm/mm |
1.5 nm/mm |
|
多通道阵列带通 |
20 nm |
27 nm |
40 nm |
