本刊派员至中国光博会CIOE会场了解4G/LTE高速通讯传输的趋势与商机。一走近光通讯厂商区,我们就遇见了Phytrex Technology钒创科技中国区业务总监Jerry严立梃先生,为了多了解光通讯高速传输量测,二话不说当然请Phytrex严总监针对光通讯BERTScope误码测试作进一步解说.
        Jerry 笑着说明钒创10Gb/s BERT 具有的4 通道设计很不错,而且是分成两台独立设计很方便使用.有2 眼图Eye diagram是亮奌.electrical test电口设计方便好用, 光口只要加个测试板即符合光路测试Optical test需求. 钒创误码仪是二信道,不同信道还可以独立使用. 每一台都有两个Channel,而且独立输出,且皆为Differential (含PPG,ED,Scope). 买一台是2通道,买一套2台仪器就是四信道.有此二信道功能,当然也可扩充至四通道给生产线用.Phytrex的误码测试仪还可将10Gb/s BERT用放大器Mux技术将设备提升到40Gb/s等级使用.
      Phytrex 是量测仪器达人,主要做High speed test光通讯测试, Transceiver光模块测试,Thunderbolt测试,QSFP测试,SFP+测试,RX测试,TX测试,SATA测试,HDMI测试等. AOC 测试多种. 其中又以误码测试Bit Error Rate Tester最专精,规格从3Gb/s,5Gb/s,10Gb/s针对RD研发与生产品管QC量测使用.


      严总监补充说:Phytrex研发BERT误码测试近十年。从1.25Gb/s,3Gb/s, 5Gb/s, 10Gb/s,由电口Port,光口Port,2接口Port,4接口Port,将单纯BERT误码仪演进到现在BERTScope误码仪+示波器功能,将误码仪+示波器二台测试仪结合为一套,让工程师简单好用,专心解决问题.

      钒创误码仪是一套有两台,每台二通道,所以同时能测四个DUT待测对象.不同通道还可以独立使用. 每一台都有两个接口Channel,而且独立输出,且皆为Differential (含PPG,ED,Scope). 买一台是2通道,买一套2台仪器就是四信道改善以往缺点.而且有Patten Generation 与Error detector多种功能可用.
将常用端口集中于同一接口,且Eye Diagram Test眼图量测规格好.Cost/Price性能价格比高。物美又价廉让大家乐得买单.

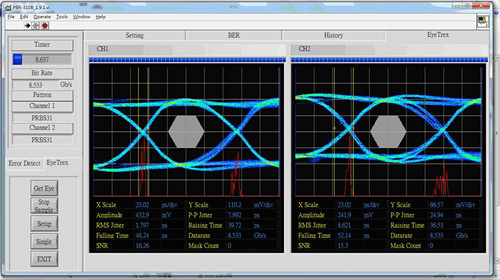

       Jerry再补充说：钒创Phytrex的 10Gb/s等级Bit Error Rate Tester除了量误码,可直接看示波Eye diagram,也能检查Musk,我们花很长时间作研究建基本测试数据,拥有自动标准校正，在关键量测部份突破，主要功能 (1) BER Test (2) Eye Diagram Test (3) Mask Test (4) Eye Contour.

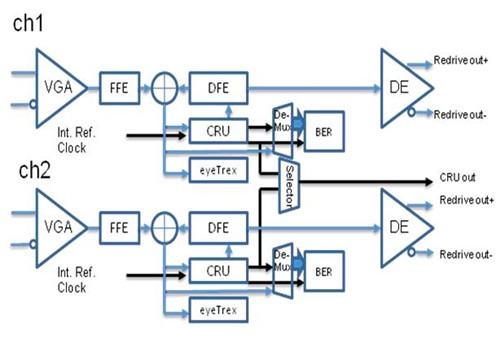

      Jerry最后接着说：客户为了省成本,还将Phytrex 10Gb/s BERT用放大器Mux技术将设备提升到40Gb/s等级测试多信道BERT内建CDR若接示波器,每一台前面都有Trigger 输出,例如,看Ch1,Ch2眼图时,就搭配第一台10Gb/s的Trigger,若要测Ch3,Ch4则使用第二台10Gb/s的Trigger,或可接上一个RF switch,用计算机切换Trigger.因Trigger频率大约200MHz以下,用RF Switch是很容易达到.若要测BER或钒创Scope时,不需任何同步讯号,因每一信道都内建CDR,即使随意接都没问题,例如Ch1 PPG可以接到Ch3或 Ch4或者甚至第三台的Error Detector or Scope.不用担心.
