基于结构光技术的RangeVisionSmart3D扫描仪

星之球激光 来源:天工社2015-07-31 我要评论(0 )

随着3D打印技术应用的日益广泛,能够帮助人们根据实物进行快速建模的3D扫描仪的作用也日益凸显,其市场规模不断扩大。如今3D扫描


随着3D打印技术应用的日益广泛,能够帮助人们根据实物进行快速建模的3D扫描仪的作用也日益凸显,其市场规模不断扩大。如今3D扫描仪厂商RangeVision及其Smart系列3D扫描仪,正在这个快速增长的市场上跑马圈地。该Smart系列产品主要采用结构光技术,而非激光器来捕获3D对象。结构光主要通过将已知图案投射到3D对象上发挥作用,然后通过软件对已知图案的失真情况进行处理,最终构建出3D模型。



RangeVisionSmart 3D扫描仪投射结构光图案只需57秒即可完成对象的片段编码,然后聚合一组此类片段即可完成完整的360度重建。该公司表示,每一个片段可提供高达一百万面的三维网格,该技术使得Samrt系列能够扫描一些桌面上的小物件,不过经过一系列的调整也能扫描更大的对象。最终输出精确度的增加或减少主要与扫描体积有关,该产品的扫描精度可达到0.085毫米至0.16毫米。

这款扫描仪约为0.7公斤,需要Windows操作系统和显卡。

RangeVision Smart的单价约为2600美元,这个价格比一些较为专业的扫描仪要低得多,但是其扫描精确度却差不多。

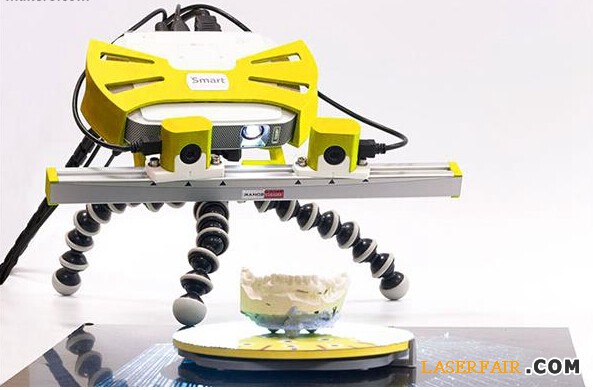

RangeVision公司表示,该设备装备了两个工业品质的130万像素摄像头,并且“很容易校准。”Smart系列有三种不同的颜色可供选择,并配有一个旅行箱。RangeVision表示尺寸在4厘米到1米范围内的物体可在7秒内完全扫描,得到的数据文件可以被导出为STLOBJPLY格式。



RangeVision Standard扫描仪主要通过130万像素摄像机捕获数据,装配了塑料相机机身,根据扫描体积不同分辨率可达0.05毫米至0.35毫米。

RangeVision Standard Plus与之类似,所不同的是使用了金属相机机身。

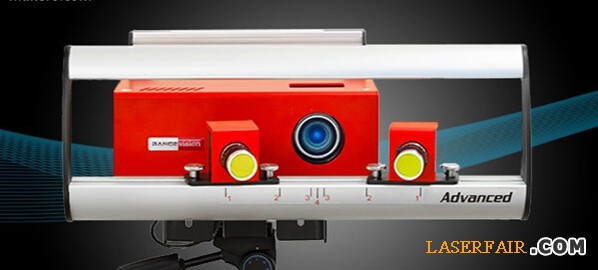

RangeVision Advanced则使用了一对200万像素的摄像机,支持1600×1200,一次扫描时间12秒,金属相机机身,并根据扫描体积不同分辨率可达0.043毫米至0.3毫米。

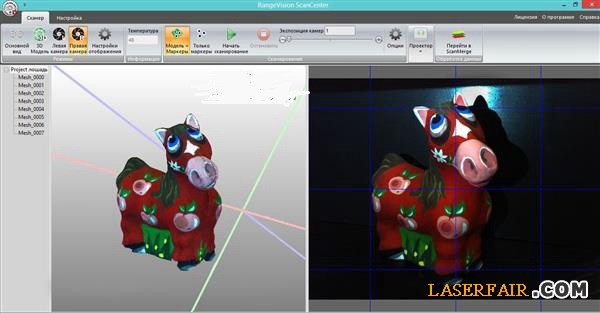

该公司表示,其方便易用的自带软件可免费更新。此外该产品可即插即用,十分方便,具有精细的全彩色扫描功能,并配有“低噪音工业相机。”

转载请注明出处。

3D扫描仪结构光技术
