2020年5月19日，德国慕尼黑和佛罗里达州博卡拉顿（GLOBE NEWSWIRE），传感器解决方案供应商HENSOLDT与领先的3D打印电子（AME）/印刷电子（PE）供应商Nano Dimension合作，在利用3D打印技术开发高性能电子元件的过程中取得了重大突破。利用Nano Dimension公司新开发的介电聚合物油墨和导电油墨，HENSOLDT公司成功地组装出了世界上第一块10层3D打印电路板（PCB），电路板的两面都焊接了高性能的电子结构。在此之前，3D打印电路板无法承受元件双面口的焊接工艺。

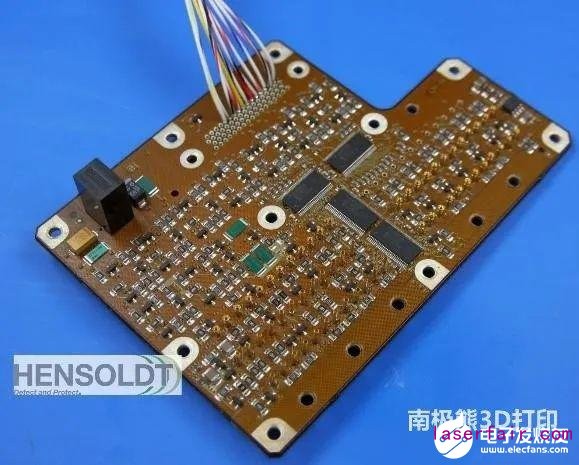

△世界首块10层3D打印PCB电路板

“军事传感器解决方案要求的性能和可靠性水平远远高于商用元件。”HENSOLDT首席执行官Thomas Müller说。“通过3D打印的方式，以更少的工作量更快获得高密度的组件，使我们在这类高端电子系统的开发过程中具有竞争优势。”

“Nano Dimension与HENSOLDT公司的合作关系是我们理想的客户合作类型，”Nano Dimension总裁兼首席执行官Yoav Stern评论道。“与HENSOLDT的合作和学习，使我们在聚合物材料应用方面达到了前所未有的深入了解。此外，它还指导我们开发出了Hi-PED（高性能电子器件），在最短的上市时间内实现独特的应用，创造了竞争优势。”

HENSOLDT于2016年开始与Nano Dimension的DragonFly 3D打印系统合作，以研究3D打印电子产品的可能性。2019年，HENSOLDT成功实施了DragonFly Lights-Out Digital Manufacturing （LDM）打印技术，这是行业内唯一的全天候3D打印电子电路的快速成型制造平台。

电路3D打印技术原理

电子电路3D打印技术在生产前验证新设计和专用电子元件的功能是非常有用的，是一种高度敏捷和个性化的工程方法，用于新的电子电路原型设计。这使得开发过程中的时间和成本大大减少。此外，在开始生产之前就能提供经过验证和批准的设计，从而提高了最终产品的质量。

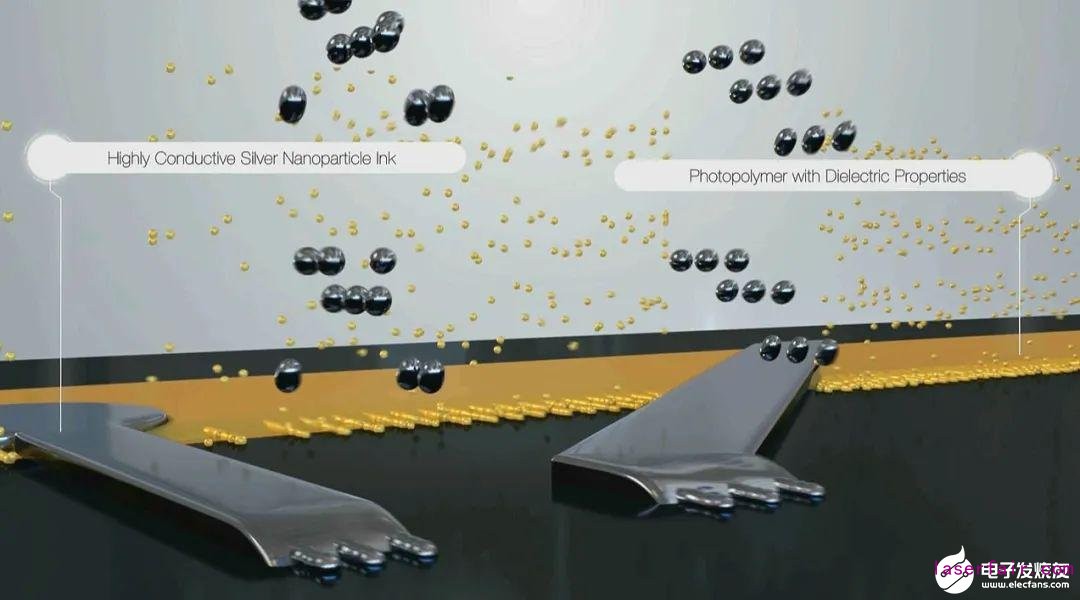

同时进行多种材料的增材制造这种种革命性的方法，可以帮助重新定义未来的电子产品的属性，包括密度，尺寸和灵活性。至少 配有两个打印头，一个用于纳米银导电墨水，另一个用于介电聚合物墨水。允许DragonFly LDM在单个3D打印作业中同时使用两种墨水进行打印。

但是，进行多层电路3D打印的时候，线路的设计走向、层与层直接的间隔距离等问题，会产生大量难题。所以，这次10层3D打印电路的突破，是一个新的里程碑。

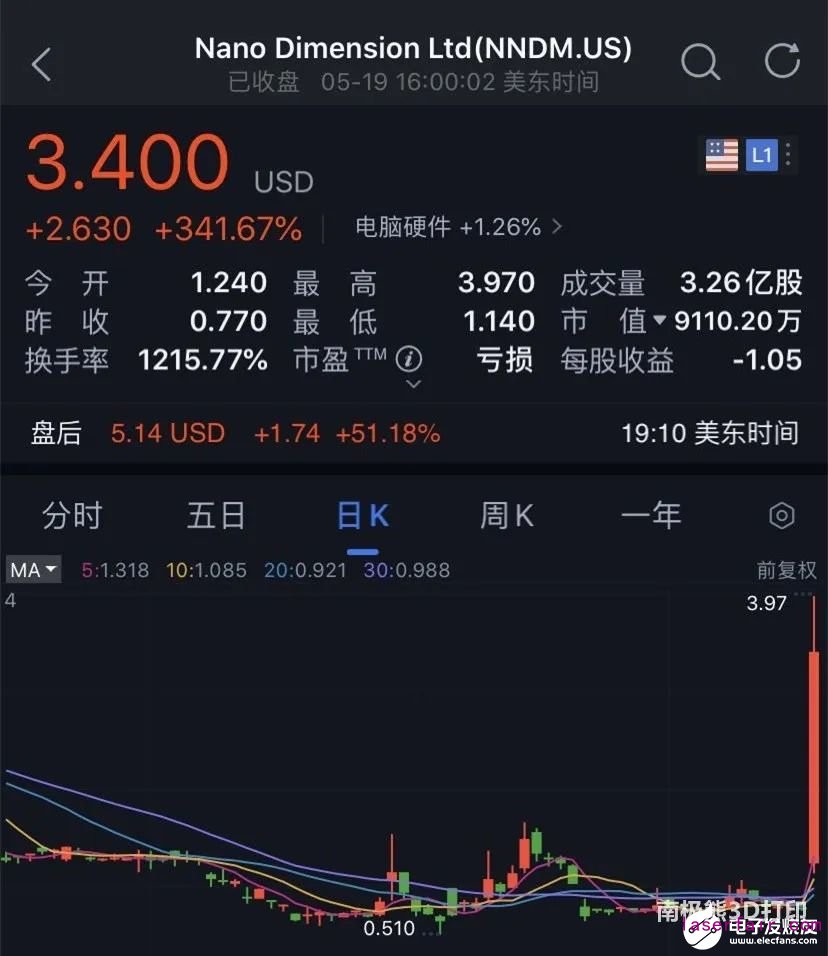

△正是这个突破性的技术进展，2020年5月19日Nano Dimension Ltd. （纳斯达克，TASE：NNDM）股价暴涨341%

未来的电路3D打印愿景

电路3D打印有很多传统PCB工艺所没有的优势：

· 自由创新，不受传统制造工艺的限制。

· 3D打印电路设计的各个部分，以便进行动态测试。

· 无需钻孔或电镀即可创建通孔和通孔。

· 只需几个小时即可在内部打印电子电路。

· 通过结合复杂的几何形状和新功能的设计，在节省空间，重量和成本的同时，也进行创新。

· 简化的工作流程和简单的操作。

· 长时间不间断3D打印，可以无人值守。

Nano Dimension （Nasdaq， TASE： NNDM）是一家用于3D打印技术制造电子（AME）的智能机器供应商。Nano Dimension公司2019年全年总收入为707万美元，2018年为510万美元，增加的原因是2019年期间产品销售量增加；2019年的研发费用为800.2万美元；但 2019年全年净亏损为835.3万美元。营收707万美元，亏损835.3万美元！大量的研发投入导致大额的亏损。而且， 不只是2019年亏损，而且2018年、2017年、2016年、2015年，年年都在亏损！可见新兴科技的投入之大，回报周期之长！需要足够长远的目光和耐心，才能坚持下去。

Nano Dimension目前已经能够实现多层的PCB电路3D打印，长期目标是把3D打印电路技术从原型制作到批量生产应用到工业当中去。如果一旦实现，那么其市场潜力前景无限。而目前，他们已经把重点转向多品种、小批量的3D增材打印电子电路，例如传感器、天线、射频放大器、电容器等。
